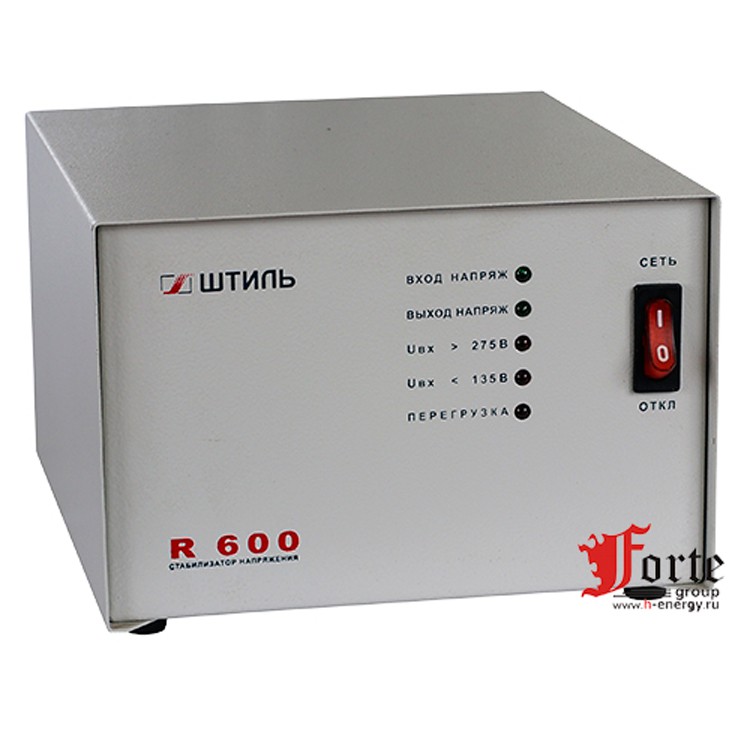

Штиль R-600
точность 5.5%Диапазон от 165 до 265В.
Пояснения и подробная информация по ВЫБОРУ стабилизаторов напряжения в этой статье.
Условия поставки
- перед отгрузкой, проверяется во всех режимах работы.
Характеристики Штиль R-600 | |
|---|---|
| Мах. мощность нагрузки, ВА | 600 |
| Тип стабилизатора | релейный |
| Точность стабилизации, % | 5.5 |
| Рабочий диапазон входного напряжения | 165 — 265 |
| Предельный диапазон входного напряжения | 135 — 275 |
| Способ установки стабилизатора | напольный |
| Вход : Выход | 1:1 однофазные |
Аналоги Штиль R-600
аналогов нет
Стабилизатор напряжения электронный однофазный Штиль R600.
Стабилизаторы Штиль (Shtill) производятся на Тульском заводе электроприборв. Основное назначение - защищать электроприборы от нестабильности напряжения в электро сети . В населенных пунктах, особенно в пик повышенного электропотребления наблюдается пониженние напряжение в электросети (до 160-200В). Это вызывает отказы электрооборудования и частые поломки "не гарантийного случая". Стабилизаторы Штиль исправляют напряжение на выходе до 220В ±5.5%. А случае резкого скачка напряжения в сети - полностью отключают нагрузку.
Стабилизаторы Штиль серии R600 относятся к электронному (тиристорному) типу стабилизаторов напряжения. Их принцип действия основан на коммутации отводов обмоток трансформатора ключами, поэтому они надежны, обладают высоким быстродействием и не вносят высокочастотных помех и искажений синусоиды в сеть.
Описание, технические характеристики, схема подключения и условия эксплуатации.
| Номинальная мощность нагрузки |
600ВА 480 Ватт |
Самый важный параметр! Суммарная мощность всех электроустройств, которые будут подключены к стабилизатору не должна превышать это значение!!! Подробно о расчете мощности можно прочитать в статье. |
|---|---|---|
| Рабочий диапазон входного напряжения | 135-275 Вольт | Если напряжение на вводе (после электросчетчика) выходит за границы этого диапазона - стабилизатор не поддерживает заявленную точность 7%, . |
| Номинальный диапазон входного напряжения | 165-265 Вольт | В этом диапазоне напряжений стабилизатор корректирует значение напряжения на выходе близкое к 220 В. ±8%. |
| Точность стабилизации |
5.5% |
При изменении входного напряжения в пределах 140-260 В напряжение на выходе стабилизатора будет поддерживаться в диапазоне от 205-231 В. Что соответствует ГОСТ 13109-97. |
| Время отклика на изменение входного напряжения |
20 мс |
Это то время, через которое стабилизатор начнет коррекцию выходного напряжения. |
| Выходное напряжение, при котором срабатывает защитное отключение нагрузки |
260 |
Стабилизатор отключит напряжение на выходе есль по каким-либо причинам оно превысит это значение. Это зачитит Ваши электроприборы от повреждения. |
| КПД |
95% |
При нагрузке 100% |
| Режим работы | непрерывный | Нет необходимости отключать. |
| Защиты |
от грозовых разрядов, от короткого замыкания, от перегрузки |
Предохранение входных элементов Вашей техники от экстремального значения напряжения. Как правило неисправности возникоют именно на входе блоков питания от скачков напряжения бытовой электросети. |
| габариты | ||
| Вес |
кг |
Вес с упаковкой кг. |
Эксплуатация стабилизатора напряжения Штиль.
| Варианты установки |
горизонтальный на четырех ножках. |
|
|---|---|---|
| Индикация |
На передней панели стабилизатора находится три светдиода сигнализирующих о причине отключения нагрузки. |
|
| Байпас |
позволяет подключать нагрузку напрямую, в обход стабилизации, не производя перекоммутирования проводов. |
нет |
| подключение |
Подключение нагрузки: евророзетка, расположенная на задней панели стабилизатора |
Внимание! Мощность стабилизаторов напряжения указывается заводом-изготовителем в ВОЛЬТАМПЕРАХ (ВА) для перевода в более привычные Ватты пользуйтесь коэфициентом 0.7.
Более подробно о правильном выборе мощности стабилизатора напряжения можно прочитать в статье "Выбор стабилизатора наряжения"
Принцип работы стабилизатора.
 |
Стабилизатор осуществляет постоянство выходного напряжения в диапазоне ±5.5% коммутацией отводов трансформатора с помощью тиристорных ключей. Пять ступеней регулировок. Электронная схема стабилизатора контролирует напряжение на входе и выдает команду тиристорному ключу подключить или отключить обмотки трансформатора. Таким образом достигается ступенчатое регулирование напряжения на выходе аппарата. В силу высокого быстродействия полупроводниковых электронных кючей (по сравнению с электромеханическими сервоприводами) достигается моментальная реакция на резкое изменение входного напряжения. Время реакции стабилизаторов Штиль 4 мс. и диапазон входного напряжения 160 - 260 В. |
 |
Конструктивно выполнен в прямоугольном корпусе. Основным элементом служит трансформатор. Он же занимает основной объем в корпусе стабилизатора напряжения. Слева, на плате управления находятся силовые ключи. На передней части выведена индикация и автоматы защиты. Как видно из фотографии - конструкция проста и надежна: отсутствуют подвижные детали (сервопривод и токосъемные щетки). |
| Основные | |
|---|---|
| Мах. мощность нагрузки, ВА | 600 |
| Тип стабилизатора | релейный |
| Точность стабилизации, % | 5.5 |
| Рабочий диапазон входного напряжения | 165 — 265 |
| Предельный диапазон входного напряжения | 135 — 275 |
| Способ установки стабилизатора | напольный |
| Вход : Выход | 1:1 однофазные |
| Вход | |
| Тип разъема для подключения внешнего питания | кабель питания с евровилкой |
| Выход | |
| Тип разъема для подключения нагрузки | CEE 7 (евророзетка) |
| Количество разъемов для подключения нагрузки | 2 |
| Выходное напряжение | 220±5.5% |
| Перегрузочная способность | 200% - 2 с, 100% - 15 с |
| Функционал | |
| Дисплей: | светодиодная индикация режимов работы |
| Рабочая температура | от +10 до +35 °С |
| Класс защиты: | IP30 |
| Климатическое исполнение: | УХЛ 4.2 |
| Общие | |
| Бренд (производитель) | Штиль |
| Страны: Бренд/производство | Россия / Россия |
| Гарантийный срок, мес | 12 |
| Габариты и вес | |
| Габариты Стабилизатора (ШхГхВ), мм | 180×215×125 |
| Габарит с упаковкой (ШхГхВ), мм | 190×245×140 |
| Вес | 4 кг |
Аналоги
| Фото | Бренд-Модель | Тип стабилизатора | Мах. мощность нагрузки, ВА | Точность стабилизации, % | Вход : Выход | Цена розничная | Наличие | Действия с товаром |
|
Штиль
|
релейный | 600 | 5.5 | 1:1 однофазные | Цена по запросу | На складе |
