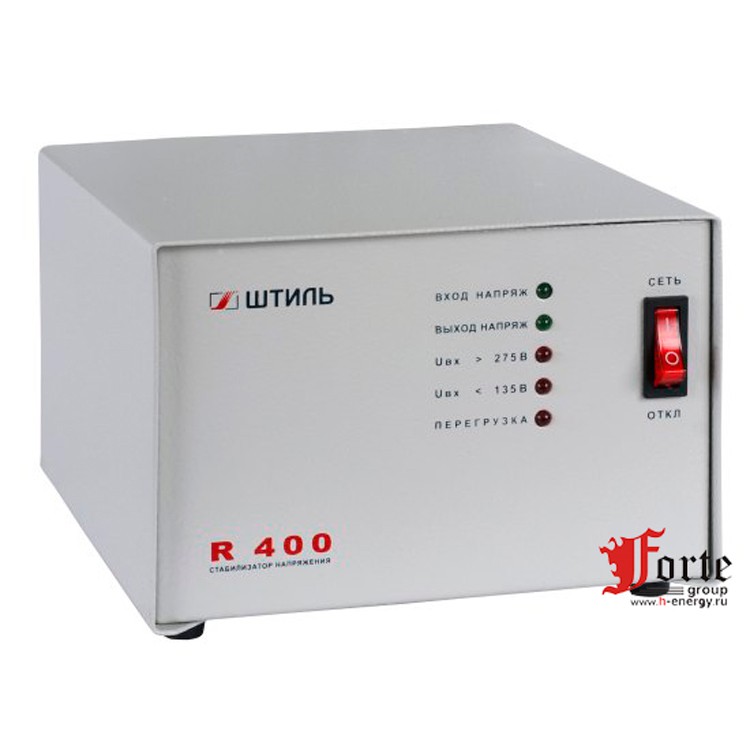

Штиль R-400

Стабилизатор напряжения электронный однофазный Штиль R400.

Стабилизаторы Штиль (Shtill) производятся на Тульском заводе электроприборв. Основное назначение - защищать электроприборы от нестабильности напряжения в электро сети . В населенных пунктах, особенно в пик повышенного электропотребления наблюдается пониженние напряжение в электросети (до 160-200В). Это вызывает отказы электрооборудования и частые поломки "не гарантийного случая". Стабилизаторы Штиль исправляют напряжение на выходе до 220В ±5.5%. А случае резкого скачка напряжения в сети - полностью отключают нагрузку.

Стабилизаторы Штиль серии R400 относятся к электронному (релейному) типу стабилизаторов напряжения. Их принцип действия основан на коммутации отводов обмоток трансформатора ключами, поэтому они надежны, обладают высоким быстродействием и не вносят высокочастотных помех и искажений синусоиды в сеть.

Описание, технические характеристики, схема подключения и условия эксплуатации.

Эксплуатация стабилизатора напряжения Штиль.

Варианты установки	горизонтальный на четырех ножках.
Индикация	На передней панели стабилизатора находится три светдиода сигнализирующих о причине отключения нагрузки.
Байпас	позволяет подключать нагрузку напрямую, в обход стабилизации, не производя перекоммутирования проводов.	нет
подключение	Подключение нагрузки: евророзетка, расположенная на задней панели стабилизатора

Внимание! Мощность стабилизаторов напряжения указывается заводом-изготовителем в ВОЛЬТАМПЕРАХ (ВА) для перевода в более привычные Ватты пользуйтесь коэфициентом 0.7.

Более подробно о правильном выборе мощности стабилизатора напряжения можно прочитать в статье "Выбор стабилизатора наряжения"

Принцип работы стабилизатора.

Стабилизатор осуществляет постоянство выходного напряжения в диапазоне ±5.5% коммутацией отводов трансформатора с помощью тиристорных ключей. Пять ступеней регулировок. Электронная схема стабилизатора контролирует напряжение на входе и выдает команду тиристорному ключу подключить или отключить обмотки трансформатора. Таким образом достигается ступенчатое регулирование напряжения на выходе аппарата. В силу высокого быстродействия полупроводниковых электронных ключей (по сравнению с электромеханическими сервоприводами) достигается моментальная реакция на резкое изменение входного напряжения. Время реакции стабилизаторов Штиль 4 мс. и диапазон входного напряжения 160 - 260 В.

Конструктивно выполнен в прямоугольном корпусе. Основным элементом служит трансформатор. Он же занимает основной объем в корпусе стабилизатора напряжения. Слева, на плате управления находятся силовые ключи. На передней части выведена индикация и автоматы защиты. Как видно из фотографии - конструкция проста и надежна: отсутствуют подвижные детали (сервопривод и токосъемные щетки).
