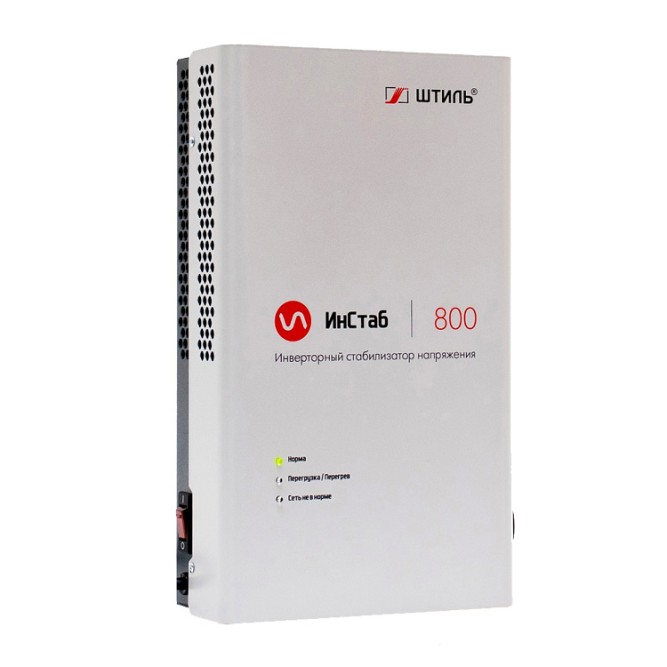

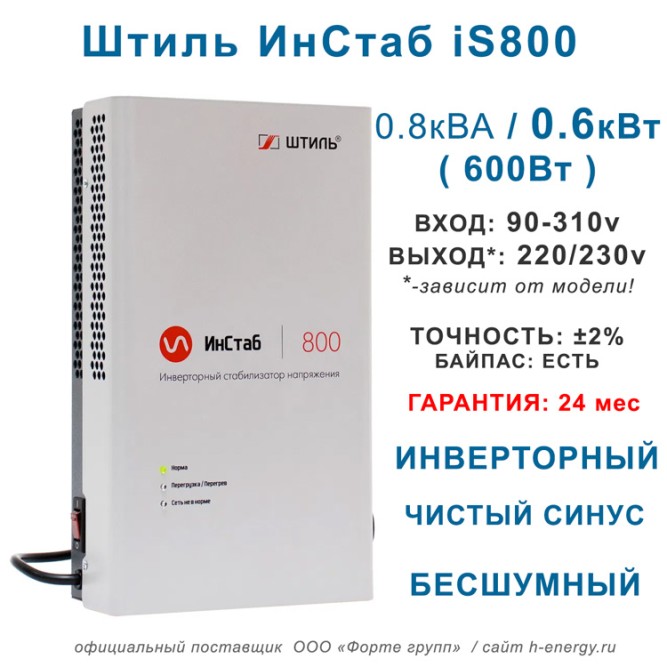

Штиль ИнСтаб iS800

Инверторный стабилизатор Штиль ИнСтаб iS800 : конструктивные особенности:

бестрансформаторная схема двойного преобразования напряжения (онлайн) на современных IGBT-транзисторах с микропроцессорным управлением.

Малый вес и габариты по сравнению с аналогами сопоставимой мощности.

Форма напряжения на выходе всегда идеальная синусоида независимо от параметров напряжения на входе.

Искажения формы напряжения на входе корректируются стабилизатором.

Мгновенная реакция на изменение напряжения на входе. Отсутствие переходных процессов при скачках напряжения на входе.

Широкий диапазон напряжения на входе и высокая точность стабилизации на выходе.

Корректор мощности на входе. Независимо от характера нагрузки стабилизатор является для сети чисто активной нагрузкой и не вносит искажений в первичную сеть.

Полная электронная защита нагрузки и самого стабилизатора от короткого замыкания, перегрузки, пониженного и повышенного напряжения на входе, перегрева.

Фильтрация высокочастотных помех из первичной сети

---

Когда следует применять инверторный стабилизатор, а когда достаточно установить тиристорный стабилизатор ШТИЛЬ?

Появление инверторного стабилизатора Штиль безусловно большой прорыв на рынке точных стабилизаторов для газовых котлов. Полностью Российская разработка инженеров компании Штиль превосходит по своим техническим характеристикам свою же собственную разработку - тиристорные страбилизаторы серии R-400, 600 ST. А эти модели были лучшей защитой газовых котлов при нестабильных сетях питания. Однако это не модели - конкуренты. Обратите внимание даже на стоимость. Выбор стабилизатора напряжения - решаемая задача, когда все отклонения от нормы в сети уже известны.

Инверторные стабилизаторы это половина источника бесперебойного питания класса On-Line, но без аккумулятора и зарядного устройства. Самая лучшая его половина, принцип действия основан на двойном преобразовании, что гарантирует питание котла чистым синусом стабильной амплитуды. Что бы не происходило во внешней питающей сети - вторичная цепь - цепь питания котла остается стабильной. Этого нет даже в тиристорных стабилизаторах, там принцип основан на коммутации вольтдобавочных обмоток трансформатора. Именно при этой коммутации во вторичной цепи образуются небольшие скачки напряжения.

Наличие частых скачков напряжения в питающей цепи и определяет выбор стабилизатора.

Логика выбора такова:

• Стабильная сеть - это сеть в которой нет причин для резких скачков. Стабилизатор не нужен!
• Резкий скачек (провал) - изменение напряжения на 25-50 вольт и скоростью нарастания (спада) до 0,1сек. Обычно образовывается в сети от мощных электроприборов (скважный насос, перфоратор, электрогазонокосилка, электробур, сварочный аппарат). Наиболее губительный для электроника управления котлом!
Именно в этих случаях поможет только инверторный стабилизатор Штиль. Другие стабилизаторы могут даже усилить воздействие такого всплеска напряжения на входные цепи электроники - повредив ее.
• Пониженное напряжение или повышенное в диапазоне 180-240 вольт.
Если преобладает чаще пониженное напряжения на протяжении многих часов, причина общая по поселку, т.е. это не вызвано включением электроприборов в доме, то применяйте тиристорный стабилизатор, у него высокое кпд и длительный срок службы.

Но от обрыва и попадания 380 вольт никто не застрахован! Поэтому, достаточно установить быстро действующий ограничитель перенапряжения. Этот блок, при повышении напряжения более 250 вольт отключит питание котла и "спасет" материнскую плату. Пример таких устройств:

• Реле напряжения Vp 16-AS простое в установке, настраиваемое по порогам и очень быстродействующее.
• Реле напряжения Vp 32А однофазное, для установки в щиток
• Реле напряжения MP 63А показывает напряжение, ток и потребляемую мощность
