ИБП VoltGuard 1101L VoltGuard 1103L :  ИБП On-Line от ГК "Штиль"
ИБП двойного преобразования без внутренних аккумуляторов. Работает от ВОСЬМИ (или кратно 8) 12 вольтовых аккумуляторов большой и средней емкости (38-150 Ah).
Общая информация как выбрать бренд и модель представлена на странице выбор ИБП для газовых котлов.

ИБП Штиль > VoltGuard HT1103L

в наличии  ограничено  ожидается  под заказ

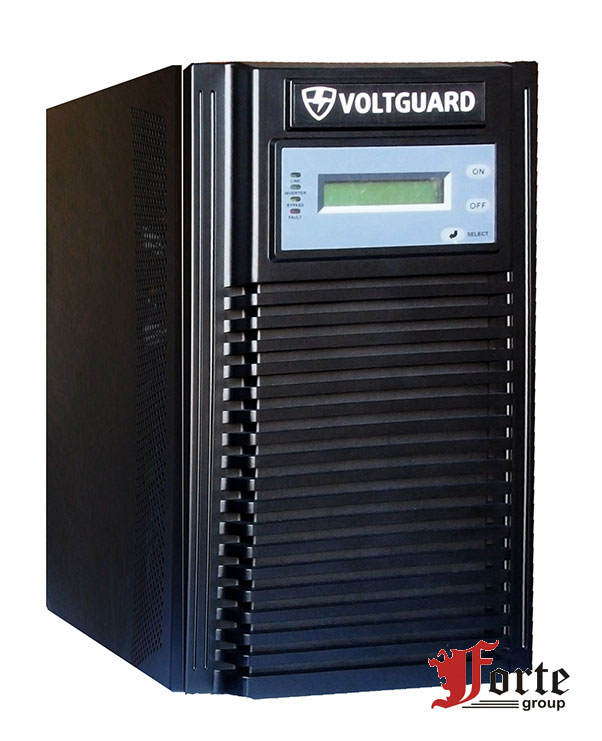

Штиль VoltGuard HT1103L Штиль VoltGuard HT1103L

Страна Китай
Мощность, ВА/Вт 3000/2400
Вх. напряжение, В 220
Частота, Гц 50
Время автономной работы мин зависит от емкости АКБ
Габариты ДхШхВ, мм 190х328х424
Вес нетто, кг 12
Форма выходного сигнала синусоида
Артикул VoltGuard HT1103L


Магазин-склад на м. Ленинский проспект
Цены указаны на 23.10.17
Розничная цена
35280 руб за 1шт
Условие поставки заказ 1-3 дня

Купить

ИБП Штиль VoltGuard HT1103L



Как купить VoltGuard HT1103L в Москве Как купить VoltGuard HT1103L не в Москве Правила продажи в магазине"
Сертификат
Статус


  Источник бесперебойного питания от ГК "Штиль" модель  VoltGuard HT1103L.

Эта  модель ибп с внешними АКБ подходит для построения систем качественного электро питания газовых котлов отопления.

    Это ИБП "двойного преобразования" (On-Line) Гарантия на ИБП от производителя!





Россия

Сертификат Штиль.
Максимально допустимая мощность. Кол-во внешних аккумуляторов. Обзор типов ИБП Официальная гарантия производителя. О разработчике. Продукция имеет сертификат РОСТТЕСТ.

Устройство, принцип работы, индикация, установка и подключение ИБП Штиль voltguard HT1101L.

 VoltGuard 1101   Схема работы ИБП On-Line Табло контроля параметров inelt серия K1000LT

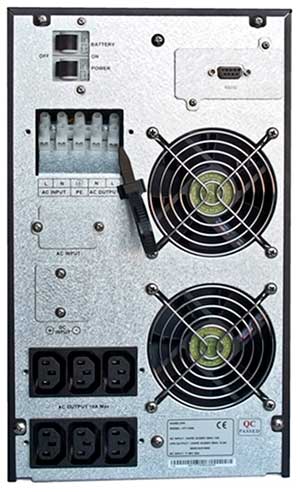

ИБП  конструктивно выполнен в металлическом корпусе. Для удобства подключения на задней панели две евророзетки. Нагрузку питает непосредственно инвертор. Есть система "Байпас" По ЖК табло можно контролировать напряжение на входе и на выходе одновременно.

Области применения ИБП Штиль HT1103L - везде,где нужна чистая синусоида стабильной амплитуды.

Рекомендуется для питания НЕ рекомендуется для питания
 Электроника газовых котлов, Компьютеры и серверы, ЖК телевизоры и аудио-видео техника, системы пожарной и охранной сигнализации, точные электронные приборы, медицинская техника. Холодильное оборудование, электродвигатели, электронагреватели, стиральные машины, освещение лампами накаливания, микроволновые печи, электроплиты и чайники. Для этих потребителей используйте более грубые линейно-интерактивные системы.

Преимущества Недостатки
  • надежность (нет механических деталей, кроме ветилятора)
  • высокое быстродействие (не пропустит через себя скачек или провал напряжения)
  • переход на батареи 0 м.сек
  • относительно громкая работа вентилятора ожлаждения(в спальню ставить нерекомендуется)
  • вентилятор работает ПОСТОЯННО. (т.к. система On-Line - инвертор работает всегда!)



Использование автомобильныз аккумуляторов в ИБП

Хотим Вас предостеречь от применения автомобильных аккумуляторов в составе систем бесперебойного питания котлов. Из-за малых зарядных токов в автоАКБ уже через 2-3 месяца произойдет расслоение электролита (вода наверху, кислота внизу) и как следствие - потеря емкости, "живут" эта АКБ не более 1-2 лет, а срок службы AGM аккумуляторов до 7-10 лет!

Подробнее в статье применение авто АКБ в ИБП.

Расчетное время автономной работы ИБП Штиль HT1103Lзависит от емкости подключенных аккумуляторных батарей и указано в таблице (в часах).
  42 ач 70ач 100 ач 150 ач 200 ач 230 ач
500 ВА (350 Вт) 3.5ч 10ч 15ч 19ч 21ч
1000 ВА (700 Вт) 1.3ч 2.7ч
Расчет времени автономии           В таблице выше приведены приблизительные и слегка завышенные значения времени автономии ИБП. Это обусловлено расчетами при ИДЕАЛЬНЫХ УСЛОВИЯХ. Как то температура, интеллектуальность зарядного устройства ИБП, КПД 100% и степень износа аккумуляторов. На практике это далеко не так! Редко где в котельной ставят кондиционеры, да и КПД такого не существует! Поэтому рекомендуем воспользоваться КАЛЬКУЛЯТОРОМ РАСЧЕТА ЕМКОСТИ АККУМУЛЯТОРНЫХ БАТАРЕЙ И ВРЕМЕНИ АВТОНОМИИ



Технические характеристики источника бесперебойного питания Штиль HT1103L.

Допустимая мощность нагрузки  не должна превышать (при входном напряжении более 160 Вольт) 2,400 Вт


параметр значение
Рабочий диапазон входного напряжения 115-300 В при нагрузке менее 50%
140-276 В при нагрузке  50-75%
160-276 В при нагрузке более 75%
Напряжение цепи постоянного тока, В 96 В
Максимальный ток заряда
Дополнительные возможности "холодный старт"
Режим работы непрерывный
Условия эксплуатации по температуре +5-+40 С
Условия эксплуатации по влажности не более 80%

После транспортировки в холодное время года и перед подключением дайте аппарату прогрется до комнатной температуры .

Управление,контроль и монтаж ИБП.

Индикация Индикаторы на панели управления указывают на режим работы ИБП
LINE – индикатор наличия входного напряжения.
BYPASS – режим байпаса
INV – инвертор ИБП питает нагрузку
FAULT - аварийное состояние ИБП


Табло контроля входных и выходных параметров INELT




Интерфейс и индикация на английском языке.

Управление ON – кнопка включения. Нажатие кнопки “ON” и ее удержание в течение 0,5 секунды включает ИБП. При работе ИБП от входной сети нажатие кнопки “ON” и ее удержание в течение 2 секунд переводит ИБП в режим внутреннего батарейного теста. Батарейный тест закончится по истечении примерно 10 секунд.
При работе ИБП от батарей нажатие кнопки “ON” и ее удержание в течение 2 секунд отключает звуковой сигнал батарейного режима. Звуковой сигнал, информирующий об окончании времени автономии, не отключается.
OFF – кнопка выключения При работе ИБП от входной сети нажатие кнопки “OFF” на время 0,5 секунды выключает ИБП.
SELECT – кнопка выбора. При нажатии кнопки “Select” включается подсветка дисплея; при каждом последующем нажатии кнопки “Select” на дисплее последовательно индицируется выходное напряжение, входное напряжение, входная частота, выходная частота, величина нагрузки, напряжение на АБ, состояние ИБП и мощность аппарата.
При нажатии кнопки “Select”” на 3 секунды дисплей перейдет на отображение кол-ва последних событий:
- LINE FAIL – Сбой входного питания,
- BAT. LOW – Низкое напряжение АБ,
- OVER LOAD – Перегрузка.
Техническое обслуживание Обслуживание и ремонт  производится в официальных сервис-центрах Штиль HT1103L.

Техническая поддержка ИНЕЛТСписок авторизованных сервисных центров IШтиль HT1101L.

тел. (495) 645-7933, (495) 725-04-06

схема подключения ИБП Штиль HT1101L
Схема подключения ИБП NELT MONOLITH K1000 LT



Часто задаваемые вопросы
Может ли работать ИБП  при температуре ниже минус 5 градусов. Да может! НО ровно столько времени, за которое обмотка трансформатора нагреется, на ней образуется конденсат и произойдет межвитковое замыкание. Как правило это минут 5-10 от момента включения.
Что делать в выше указанном случае? Перевести ИБП в режим "БАЙПАС", нагреть помещение, где находится аппарат и затем переключится в штатный режим.
 Что такое "холодный старт"  Возможность включить систему бесперебойного питания при отсутствии входного напряжения от сети 220в.
