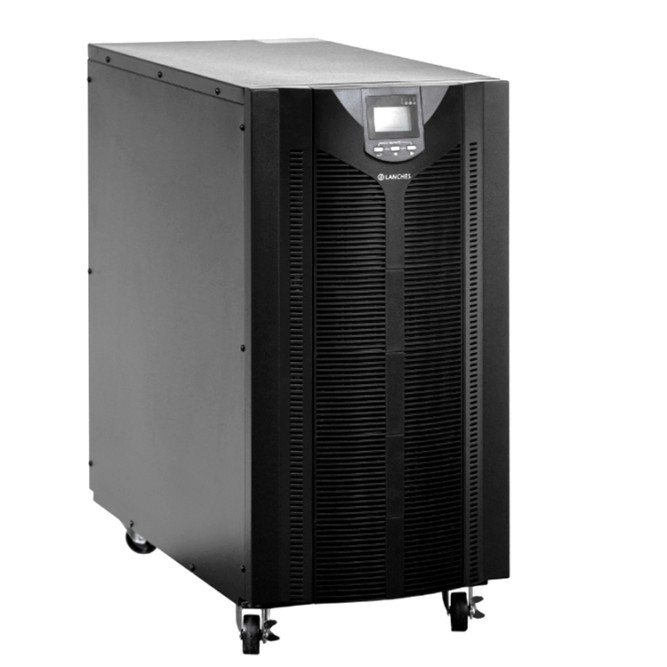

Lanches ИБП L900Pro-H 3/3 15kVA с АКБ 20Ah
Мощность 13.5 кВт. On-Line. АКБ 16*20Ah. Чистый синус.Условия поставки
>> срок перемещения с оптового на склад выдачи Вавилова 9А
3-4 р/дня после подтверждения заказа
ИБП Lanches - технически сложная продукция,
- перед отгрузкой, ИБП проверяется во всех режимах работы.
Характеристики Lanches ИБП L900Pro-H 3/3 15kVA с АКБ 20Ah | |
---|---|
Номинальная мощность ИБП, ВА | 15000 |
Активная мощность ИБП, Вт | 13500 Вт |
Тип ИБП | On Line |
Форма выходного напряжения при работе от АКБ | синусоида |
Номинальное напряжение шины DC | 192 |
Ток зарядного устройства ИБП, А | 7 |
Расположение аккумуляторов | Внешние АКБ |
Вход : Выход | 3:3 трехфазные |
Способ установки/монтажа | напольный |
Данный набор состоит из:
|
UPlus (Leoch) US12-20 |
5 168 ₽ * 16 шт.
|
|
Шкаф для АКБ Форте 4х100 |
9 900 ₽ * 1 шт.
|
|
Lanches ИБП L900Pro-H 3/3 15kVA |
333 450 ₽ * 1 шт.
|
Общий вес товаров в комплекте - 161.98 кг. |
Аналоги Lanches ИБП L900Pro-H 3/3 15kVA с АКБ 20Ah сравнить
-
15кВА / 15кВт. Трехфазный: 3/3. Внешние АКБ 32-40 шт.На заказ
-
Мощность 13.5 кВт. On-Line. АКБ нет. Чистый синус.На заказ
-
Мощность 13.5 кВт. On-Line. АКБ 16*100Ah. Чистый синус.На заказ
ибп 15 кВа трехфазный Lanches L900Pro H 15kVA с АКБ 20Ач 16шт
Основная задача этой серии ИБП: защитить оборудование от продолжительных перебоев в энергоснабжении, фильтрация помех и стабилизация напряжения с точностью 2%.
Информация для Заказчика:
1. Комплектация: ИБП L900 с буквой "H" не имеют внутренних батарей, модель L900 H создана для работы с внешними батареями, располагаемыми рядом, на специальном стеллаже или в батарейном шкафу. Для работы ИБП необходимо приобрести и подключить последовательно 16 аккумуляторов. Емкость внешних аккумуляторов определяется при индивидуальном расчете, исходя из данных (ТЗ) по типу, потребляемой мощности подключаемого к ИБП оборудования.
2. Дополнительные (не обязательные) опции: встраиваемый SNMP адаптер для удаленного мониторинга, плата параллельной работы, плата "сухие контакты".

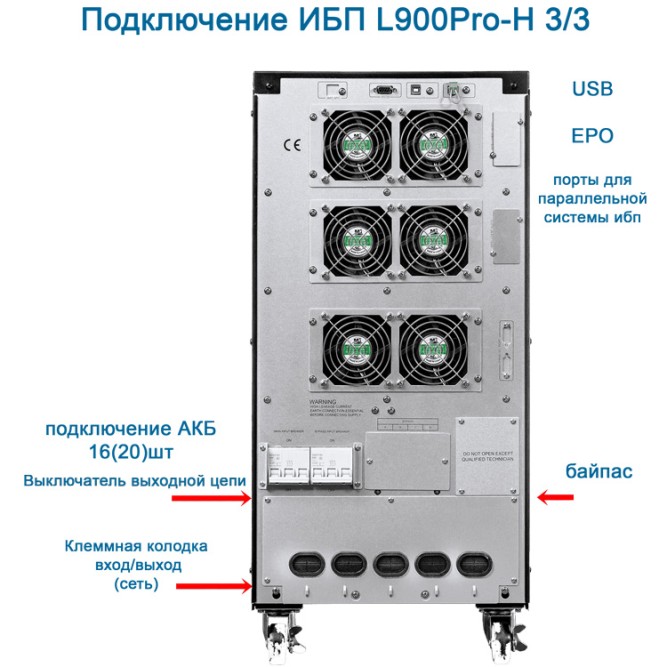

3. Необходимые материалы для монтажа: для подключения ИБП желательно установить щит ввода-вывода с автоматами. Монтажный провод сечением 6-10 кв.мм, соответствующий максимальной мощности ИБП. Для сборки батарейного комплекта: монтажный провод для АКБ расчитанный на ток 94А, сечением не менее 16 кв.мм, и 15 шт межаккумуляторных перемычек. Длина проводов должна быть минимальной. Для расположения АКБ использывать стеллаж или шкаф.
4. Мощность. Серия ИБП L900Pro имеет максимальное значение выходного коэф. мощности - 0,9. Это означает что активная мощность нагрузки может составлять до 13.5 кВт. При подключении однофазной нагрузки максимальная мощность по каждой фазе не должна превышать 4.5 кВт.
5. Время автономии. Зависит от количества и емкости установленных батарей.
В случае, если требуется небольшое время автономии (3-15 минут), необходимо использовать аналогичною серию Lanches L900Pro, но с буквой "S", серия S рассчитана на работу с внутренними аккумуляторами.
6. Ввод в эксплуатацию и пуско-наладка. Серия Lanches L900Pro отличается минимальными возможности по настройке. На дисплее отображаются лишь действительно нужные параметры, журнал ошибок интуитивно понятен, убраны большинство неиспользуемых пользователями настроек и функций. В результате запуск в эксплуатацию не представляет сложности для квалифицированного электрика и может быть произведен самостоятельно без каких либо ограничений на гарантийные обязательства. В случае отсутствия подготовленного персонала инженеры компании Lanches готовы предоставить полный цикл пуско-наладочных работ.
7. Гарантия. 12 месяцев с момента продажи при условии самозапуска. 24 месяца при вводе в эксплуатацию (пуско-наладке) инженерами компании Lanches.
8. Срок службы и периодичность обслуживания. Обслуживание ИБП с комплектом АКБ заключается в периодической проверке состояния аккумуляторных батарей и в случае значительного снижения емкости замены их на новые. Срок службы батарей зависит от их производителя, количества циклов заряд-разрядов и температуры. Срок службы ИБП до 10 лет, определяется скоростью загрязнения пылью вентиляторов охлаждения, интенсивностью работы и степенью перегрузок.
9. Транспортировка. Вес собранного комплекта ИБП составляет 70 кг + вес АКБ, в зависимости от комплекта АКБ. Перевозка возможна только в вертикальном положении, в жесткой упаковке.
Online источник бесперебойного питания Lanches L900Pro H 15kVA - ИБП построен по схеме с двойным преобразованием, то есть переменное напряжение сети (AC) сначала преобразуется в постоянное напряжения (DC), а затем обратно инвертором в переменное 220/230 вольт, тем самым достигается независимость выходного напряжения ИБП от внешней электросети. Время переключения на АКБ "нулевое", и это 99% защита вашего оборудования от колебаний напряжения во внешней сети. Различные искажения и помехи во внешней электросети, пониженное или повышенное напряжение, высоковольтные импульсы, провалы или скачки напряжения, а также нестабильности его формы, отключения электроснабжения - на выход ИБП не проходят.
Расчет времени автономной работы ИБП lanches L900Pro-H 3/3 15kVA
в минутах в зависимости от нагрузки и подключенных аккумуляторных батарей.
В таблице ниже приведены данные по времени резервирования в минутах источника бесперебойного питания lanches L900Pro-H 3/3 15kVA в случае выбора шестнадцати аккумуляторных батарей. Если у вас возникли затруднения с самостоятельным выбором АКБ, обращайтесь к нашим инженерам, они окажут вам необходимую помощь.
ВНИМАНИЕ! В комплект поставки ИБП входят АКБ емкостью 20Ач.
Батареи / нагрузка | 2кВт | 5кВт | 7кВт | 10кВт | 13,5кВт |
---|---|---|---|---|---|
16 х 20 Ач | 100 | 20 | 10 | 5 | 3 |
16 х 40 Ач | 170 | 45 | 30 | 15 | 10 |
16 х 65 Ач | 300 | 100 | 60 | 35 | 20 |
16 х 100 Ач | 580 | 180 | 100 | 60 | 40 |
16 х 150 Ач | 780 | 300 | 180 | 130 | 80 |
16 х 200 Ач | 1100 | 410 | 280 | 175 | 130 |
Примечание. Обращаем ваше внимание, что приведенные в таблице данные являются ориентировочными, и могут быть использованы только для приблизительной оценки времени автономной работы ИБП. Следует понимать, что время резервирования ИБП определяется разрядными характеристиками аккумуляторных батарей и зависит от условий эксплуатации. Разрядные характеристики в свою очередь сильно разнятся в зависимости от производителя АКБ.
Основные | |
---|---|
Номинальная мощность ИБП, ВА | 15000 |
Активная мощность ИБП, Вт | 13500 Вт |
Тип ИБП | On Line |
Форма выходного напряжения при работе от АКБ | синусоида |
Номинальное напряжение шины DC | 192 |
Ток зарядного устройства ИБП, А | 7 |
Расположение аккумуляторов | Внешние АКБ |
Вход : Выход | 3:3 трехфазные |
Способ установки/монтажа | напольный |
Вход | |
Номинальное входное напряжение | 360/380/400/415В, (3Φ+N+PE) |
Диапазон входного напряжения ИБП |
190В ~ 485В при нагрузке от 0% до 50% 277В ~ 485В при нагрузке от 50% до 100% |
Номинальная частота | 50/60 |
Диапазон входной частоты | 40 — 70 Гц |
Тип разъема для подключения внешнего питания | Клеммная колодка |
Выход | |
Перегрузочная способность |
101% ~ 125% переход в байпас через 10 мин. 125% ~ 150% переход в байпас через 1 мин. более 150% переход в байпас через 0.5 с. |
Выходное напряжение |
360/380/400/415В (3Φ+N+PE) (устанавливается) |
Погрешность выходного напряжения (работа от сети) | ±1% |
Погрешность выходного напряжения (работа от батарей) | ±1% |
Тип разъема для подключения нагрузки | Клеммная колодка |
Аккумуляторы | |
Минимальное количество аккумуляторов | 16 |
Диапазон настройки тока заряда ИБП | 1 — 7 |
КПД при питании от батарей | 98 |
Функционал | |
Время переключения (сеть-инвертор) | 0 мс |
Режим работы вентилятора | непрерывный |
Интерфейс с ПК | USB, RS-232 |
Сетевой мониторинг |
RS485 / AS400 / SNMP (в комплект не входит) |
Рабочая температура | от 0 до +40 °С |
Класс защиты: | IP20 |
Общие | |
Бренд (производитель) | Lanches |
Страны: Бренд/производство | Россия / Китай |
Гарантийный срок, мес | 12 |
Габариты и вес | |
Габариты ИБП (ШхГхВ), мм | 350×655×732 |
Габарит с упаковкой (ШхГхВ), мм | 472×780×920 |
Вес | 55 кг |
