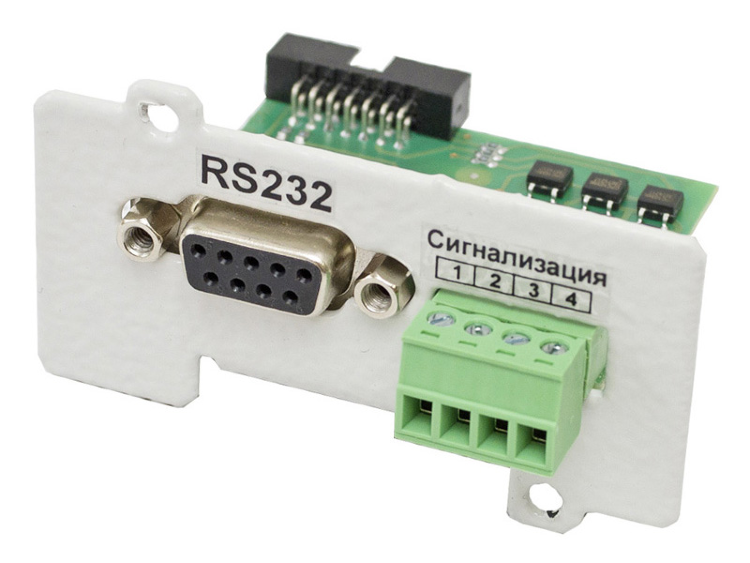

Плата расширения интерфейсов IC-RS232/Dry Contacts предназначена для локального мониторинга, управления и настройки оборудования «Штиль»:
- инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА;
- однофазных ИБП серий ST, SR, SW, STR мощностью 1-10 кВА.
На карте установлены два разъема:
- «сигнализация» («сухие» контакты);
- разъем DB-9 интерфейса RS-232.
Удаленное управление устройством (мониторинг состояния, настройка параметров, тестирование) может осуществляться с помощью интерфейса RS-232 по двум протоколам: Megatec (с использованием верхнеуровнего программного обеспечения стороннего производителя, совместимого с данным протоколом) и проприетарному протоколу обмена «Штиль» (с использованием программного обеспечения «Shtyl Device Manager»).
Два выходных «сухих» контакта предназначены для сигнализации об аварии сети и работе в режиме байпас. Третий «сухой» контакт используется только при работе карты с ИБП.
Контакт | Наименование | Назначение |
|---|---|---|
1 |
Выход 1 |
Общая авария |
2 |
Выход 2 |
Работа ИБП/стабилизатора в режиме байпас |
3 |
Выход 3 |
Работа ИБП от аккумуляторных батарей (не используется для стабилизаторов) |
4 | Общий для контактов 1, 2 и 3 |
|
