Штиль SW500SL

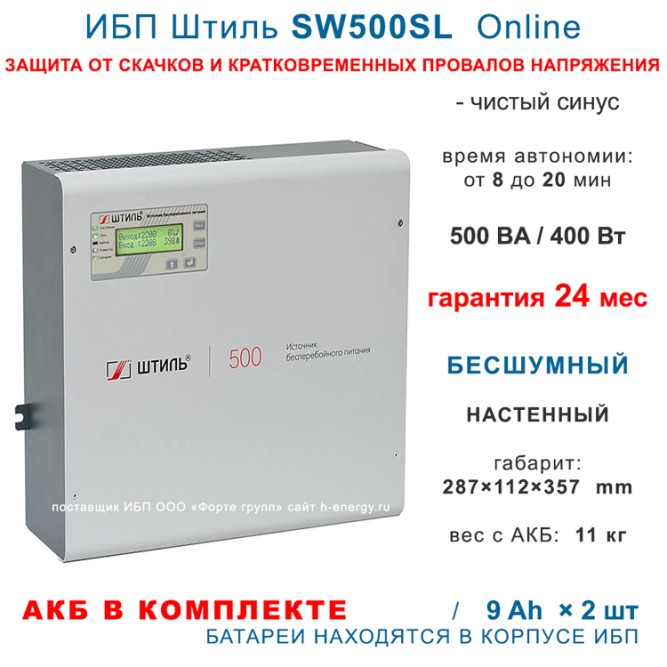

ИБП переменного тока ШТИЛЬ настенный 0,5 кВА SW500SL (встроенные батареи)

Структура обозначений однофазных источников бесперебойного питания (UPS) переменного тока Штиль серии SW-SL
Пример обозначения SW500SL:

• SW - Исполнение ИБП: настенное (Wall)
• 500 - Номинальная выходная мощность ИБП: 500ВА
• SL - Размещение аккумуляторных батарей: встроенные в корпус ИБП аккумуляторные батареи

Настенные ИБП «Штиль» серии SW-SL 500 ВА

ИБП «Штиль» серии SW-SL мощностью 500 ВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.

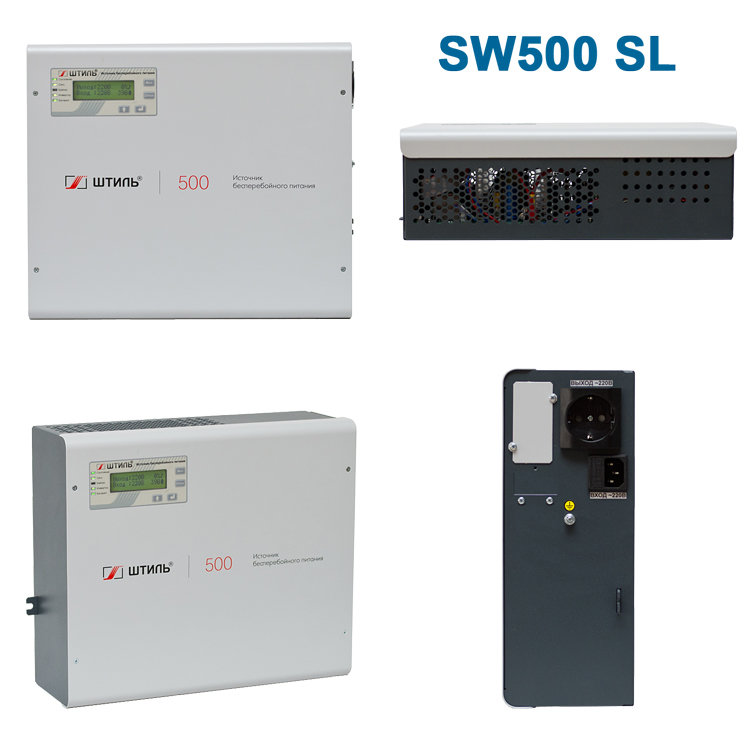

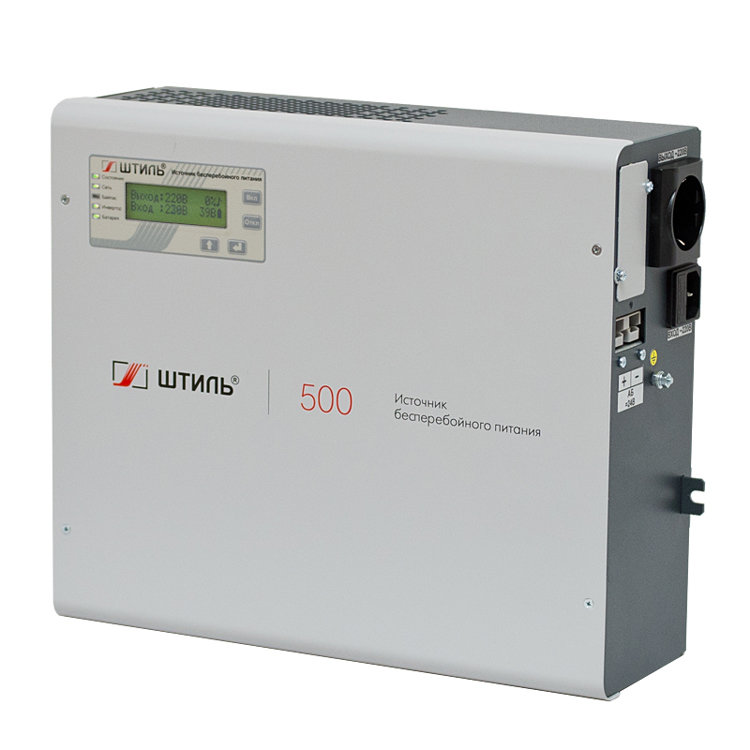

Конструктивное исполнение

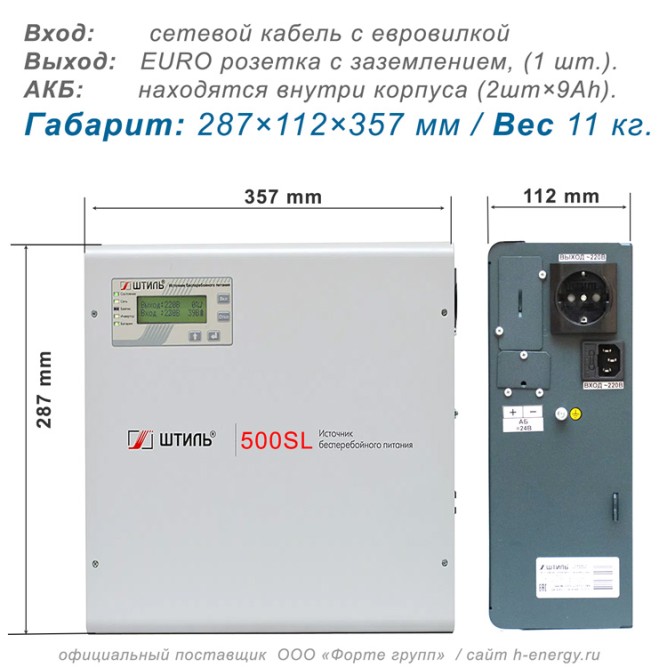

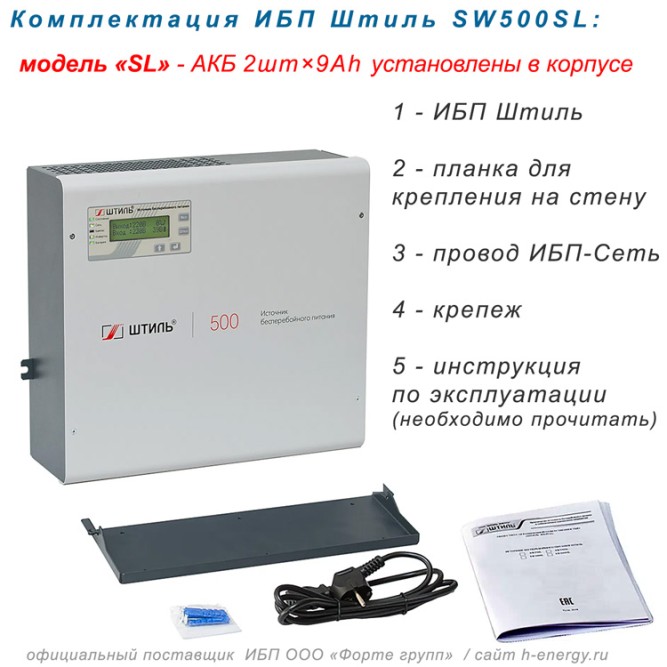

ИБП «Штиль» серии SW-SL мощностью 500 ВА имеют удобное настенное исполнение, оснащены панелью управления с ЖК-дисплеем и LED-индикаторами, выходной EURO розеткой (1 шт.), коммуникационными интерфейсами для организации мониторинга (опционально). Изделия укомплектованы встроенными аккумуляторными батареями емкостью 9 Ач (12 В, 2 шт.) и встроенным зарядным устройством (ток 1 А).

В данной модели используется естественное охлаждение.

Схема построения и её основные преимущества

ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. При таком режиме аккумуляторные батареи включены в работу постоянно, следовательно, переход нагрузки на питание от аккумуляторов происходит мгновенно, что недоступно для резервных и линейно-интерактивных ИБП, имеющих ненулевое время переключения.

Кроме того, благодаря такому принципу преобразования выходное напряжение не подвержено влиянию колебаний входного напряжения, что позволяет за счёт непрерывного регулирования поддерживать высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения в широком диапазоне колебаний и скачков входного напряжения (90 – 295 В).

Автономная работа

Данные модели оснащены встроенными аккумуляторными батареями и встроенным зарядным устройством (ток 1 А). Встроенные АБ гарантируют стандартное минимальное время автономной работы (до 7 мин при 100% нагрузке). Подключение дополнительного внешнего батарейного модуля серии BM (англ. Battery Module) позволяет увеличить время автономной работы до 45 мин при 100% нагрузке.

Высокая надежность

• «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
• Коррекция входного коэффициента мощности;
• Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
• Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
• Совместимость в работе с дизель генераторными установками (ДГУ);

Функциональность

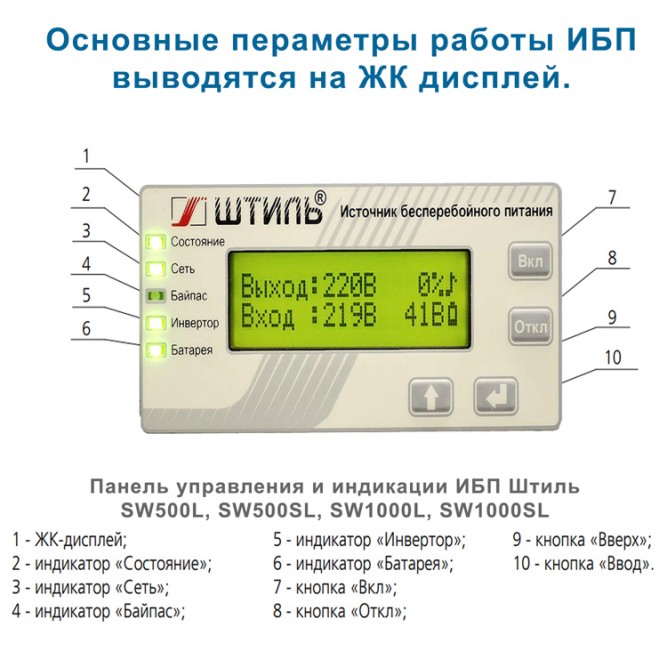

• Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
• Широкие возможности локального и удаленного мониторинга и управления ИБП:
  • RS-232;
  • USB;
  • «сухие» контакты;
  • Ethernet (поддержка протоколов SNMP/SMTP и др.);
  • ПО для мониторинга.
• Плавный пуск;

Повышенная эксплуатационная готовность

• Встроенные аккумуляторные батареи обеспечивают до 7 мин времени автономной работы (при 100% нагрузке);
• Возможность обеспечения требуемого времени автономной работы за счет подключения внешних АБ;
• Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
• Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
• Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
• Самодиагностика при запуске устройства и во время работы;
• Встроенный автоматический байпас;

Энергоэффективная работа

• Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
• Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
• КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
• Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
• Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
