ИБП ШТИЛЬ SW500L (внешние батареи)

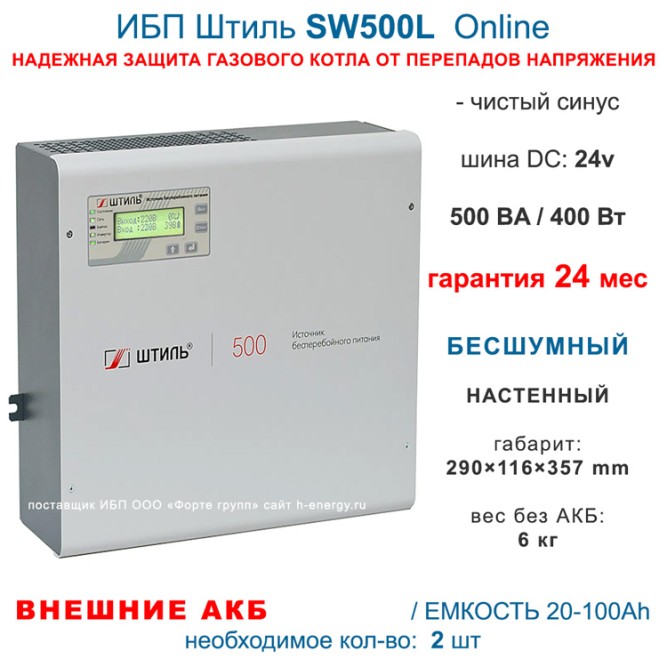

Настенные ИБП «Штиль» серии SW-L 500 ВА
ИБП «Штиль» серии SW-L мощностью 500 ВА представляют собой однофазные ИБП двойного преобразования (топология «on-line») настенного исполнения. Данные решения были разработаны специально для обеспечения непрерывного электроснабжения отопительного оборудования (газовых котлов, циркуляционных насосов и т. п.). Однако они также являются идеальным решением для обеспечения бесперебойного электропитания и другого ответственного оборудования в квартирах, коттеджах, загородных домах и офисах: систем водоснабжения и очистки воды, сетей охранной сигнализации и видеонаблюдения, аудио- и видеотехники, ПК, периферийного компьютерного оборудования и т. д.
Таблица времени автономии для ИБП с четыремя вариантами АКБ по емкости
ИБП SW500 с индексом L не имеет внутренних АКБ и для его работы необходимо подключить две внешние батареи. Выбрать батарею по емкости поможет таблица ниже:. Мощность нагрузки или потребляемая мощность котлом от сети указана в паспорте к котлу. А необходимое время автономной работы Вы выбираете исходя из статистики отключей электричества. К примеру, котел на 100Вт проработает автономно от ИБП с комплектом АБ на 75Ач около 12 часов.
мощность нагрузки (котла) в Вт | время с АКБ 45Ач | время с АКБ 65Ач | время с АКБ 75Ач | время с АКБ 100Ач |
100 Вт | 7-7.5 час | 10.5 час | 12-12.5 час | 16-17 час |
150 Вт | 5.1 час | 7-7.5 час | 8-8.5 час | 10-11 час |
200 Вт | 3.7 час | 5.3 час | 6.5 час | 8-9 час |
300 Вт | 2.5 час | 3-3.5 час | 4-4.3 час | 5.5 час |
Конструктивное исполнение

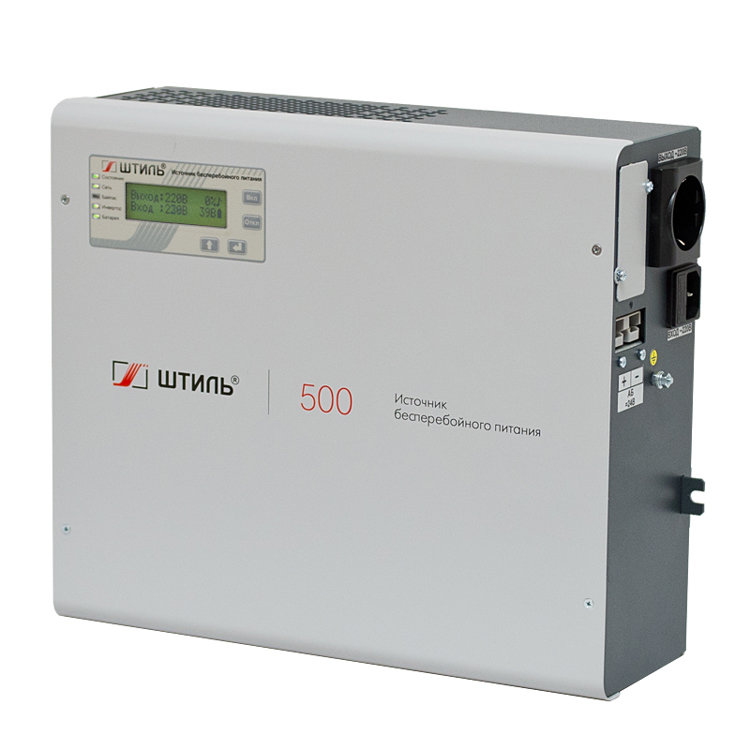

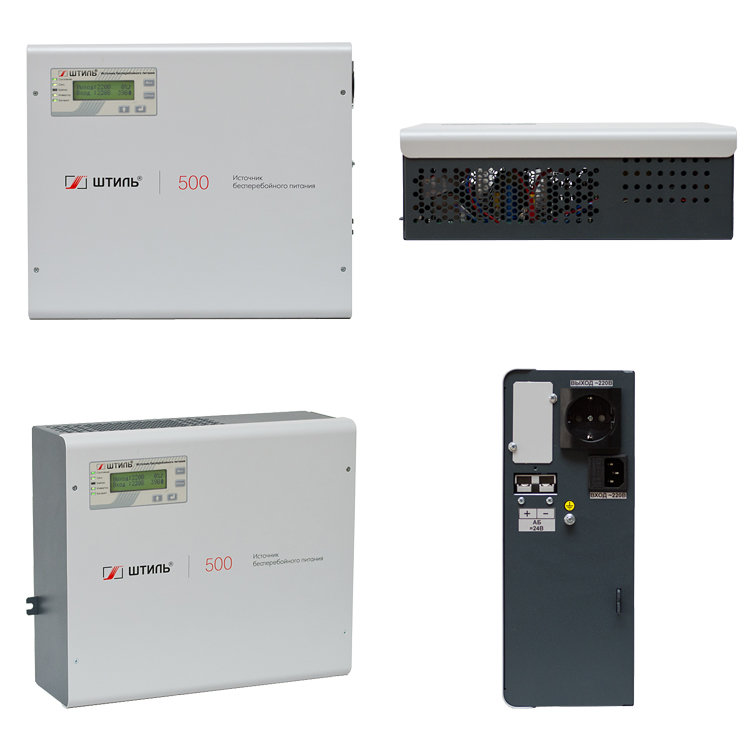

ИБП «Штиль» серии SW-L мощностью 500 ВА имеют удобное настенное исполнение, оснащены панелью управления с ЖК-дисплеем и LED-индикаторами, выходными EURO розетками (2 шт.), коммуникационными интерфейсами для организации мониторинга (опционально). Изделия должны быть дополнены внешними аккумуляторными батареями (12 В, 2 шт.) и имеют мощное встроенное зарядное устройство на ток 5 А.
Особенность модели SW500L: для инвертора используется естественное охлаждение. Это значит нет шумного вентилятора. который еще и собирает пыль в корпус, отчего срок службы других ИБП сокращается!

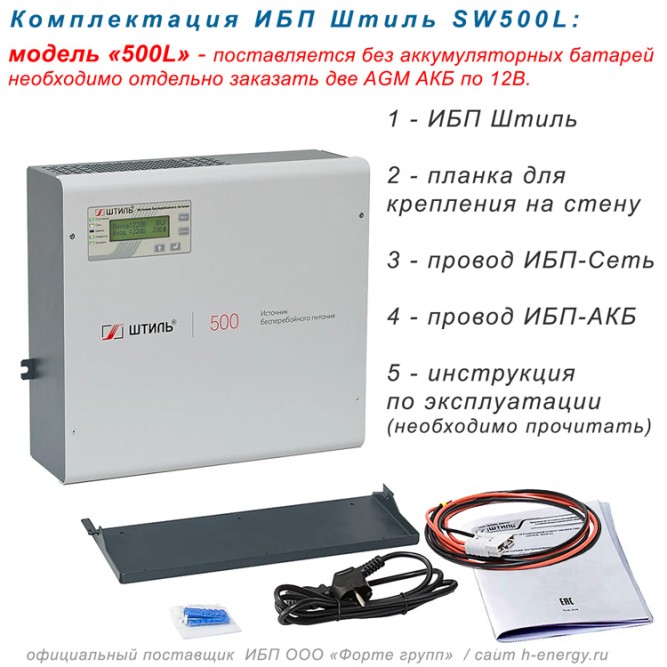

ИБП не имеет внутренних аккумуляторов и рассчитан на работу с двумя (или кратно двум) внешними аккумуляторами емкостью от 20 до 100 а/час. Это обусловлено конструкцией инвертора этой модели. Чтобы получить на выходе 220 вольт, инвертору нужны постоянные 24 вольт, которые он получает с комплекта внешних батарей. Добиться 24 вольт постоянного тока можно только соединив последовательно два аккумулятора по 12 вольт. 12*2=24. Емкость такой сборки АКБ при этом не увеличивается.
От типа ИБП напрямую зависит, от чего он может защитить подключенное оборудование. Всего существует три типа ИБП. SW500L конструктивно выполнен по технологии двойного преобразования (On-Line). Это максимальная защита. Первое преобразование, это входное напряжение, со всеми его отклонениями, скачками, провалами, шумами и помехами преобразуется в постоянное 24 вольта, а затем вторым преобразованием (им занимается инвертор) из 24 вольта получается ровное, строго синусоидальной формы, переменное напряжение 220 Вольт. Таким образом опасные составляющие входного напряжения на выход пройти не могут и не повредят точную электронику. При отсутствии входного напряжения ИБП берет с АКБ нужные 24 вольта и преобразует их в 220. Причем важно: время переключения с работы от сети на работу от АКБ нулевое! Т.е. подключенная нагрузка даже не заметит подмены.
Рекомендуется для питания: Электроника газовых котлов, Компьютеры и серверы, ЖК телевизоры и аудио-видео техника, системы пожарной и охранной сигнализации, точные электронные приборы, медицинская техника.
Высокая надежность
- «on-line» топология (безразрывное переключение нагрузки на питание от АБ, идеальное синусоидальное выходное напряжение);
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим - 90-295 В;
- Коррекция входного коэффициента мощности;
- Полное цифровое управление на основе высокопроизводительного цифрового сигнального процессора (DSP – Digital Signal Processor);
- Защита от перегрузки, перегрева, короткого замыкания, повышенного и пониженного входного напряжения, электрических помех в сети электропитания, высоковольтных выбросов, колебаний частоты, переходных процессов при коммутации и нелинейных искажений;
- Совместимость в работе с дизель генераторными установками (ДГУ);
Функциональность

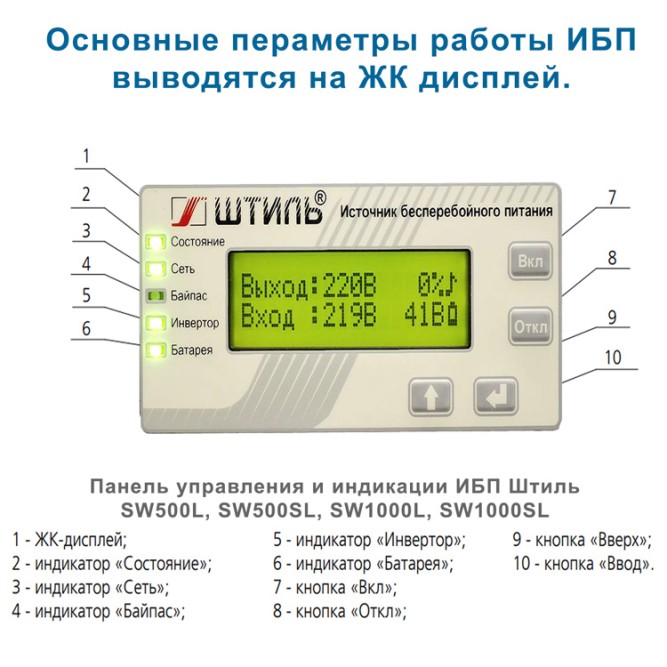

- Панель управления с ЖК-дисплеем и светодиодными индикаторами для контроля состояния и настройки ИБП без подключения к ПК;
- Широкие возможности локального и удаленного мониторинга и управления ИБП:
- RS-232;
- USB;
- «сухие» контакты;
- Ethernet (поддержка протоколов SNMP/SMTP и др.);
- ПО для мониторинга.
- Плавный пуск;
Повышенная эксплуатационная готовность

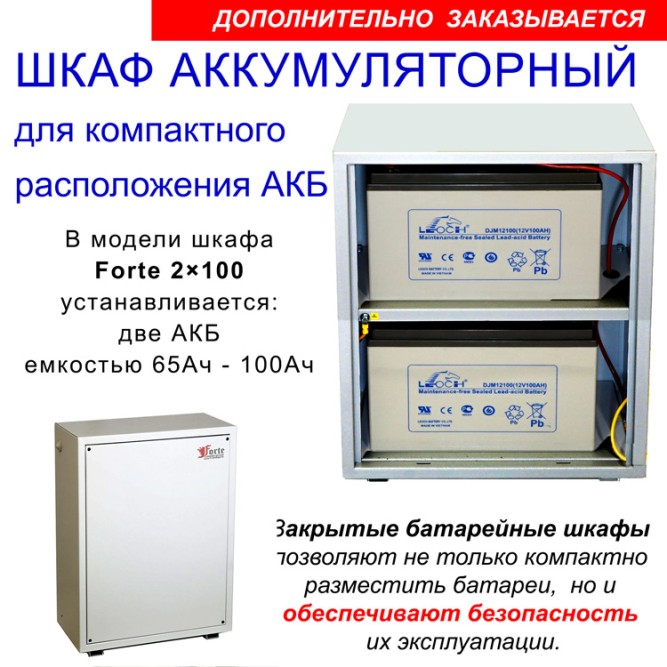

- Возможность обеспечения требуемого времени автономной работы за счет подключения внешних АБ;
- Полный набор функций контроля батарей (мониторинг состояния, тестирование ёмкости, защита от глубокого разряда, термокомпенсация заряда и контроль АБ по "средней" точке как дополнительные опции);
- Автоматический перезапуск при восстановлении после аварий, включая КЗ, перегрев, перегрузку, а также глубокий разряд батарей (при повторном появлении сети);
- Функция «холодного» старта, позволяющая запускать ИБП от АБ при отсутствии входной сети переменного тока
- Самодиагностика при запуске устройства и во время работы;
- Встроенный автоматический байпас;
Энергоэффективная работа
- Выходной коэффициент мощности 0,9 гарантирует эффективное питание мощных нагрузок;
- Входной коэффициент мощности равный 0,99 и малый коэффициент нелинейных искажений тока (до 2,5 % при линейной нагрузке) сокращают расходы на компенсацию реактивной мощности и фильтрацию в сети питания;
- КПД до 95% при работе в режиме on-line (99% в режимах ECO и байпас) обеспечивает значительное энергосбережение;
- Широкий предельный диапазон входного напряжения без перехода ИБП в автономный режим (при условии, что выходная мощность для нагрузки будет находиться в допустимых пределах) позволяет реже использовать энергию батарей, что продлевает срок их службы;
- Поддержка режима работы ECO обеспечивает максимальную экономию энергии в условиях относительно качественного электропитания;
130%~150% нагрузки, в течение 1 с,
≥150% в течение 0,2 с.
(по умолчанию - 220)
Внимание! Для работы ИБП необходимо три внешние 12v батареи емкостью от 20 до 100 Ач

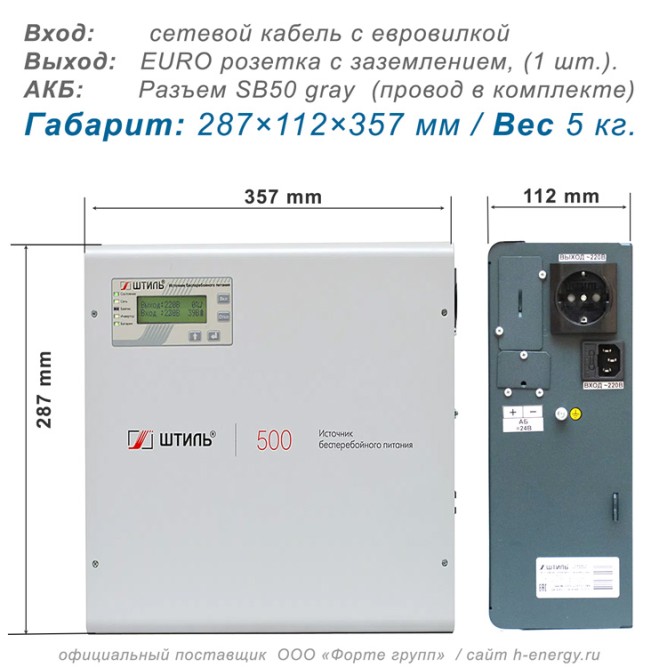

Особенность: настенный монтаж - экономия места.
2 шт 65Ач - 100Ач
2 шт 65Ач - 100Ач
