Штиль SW1000SL

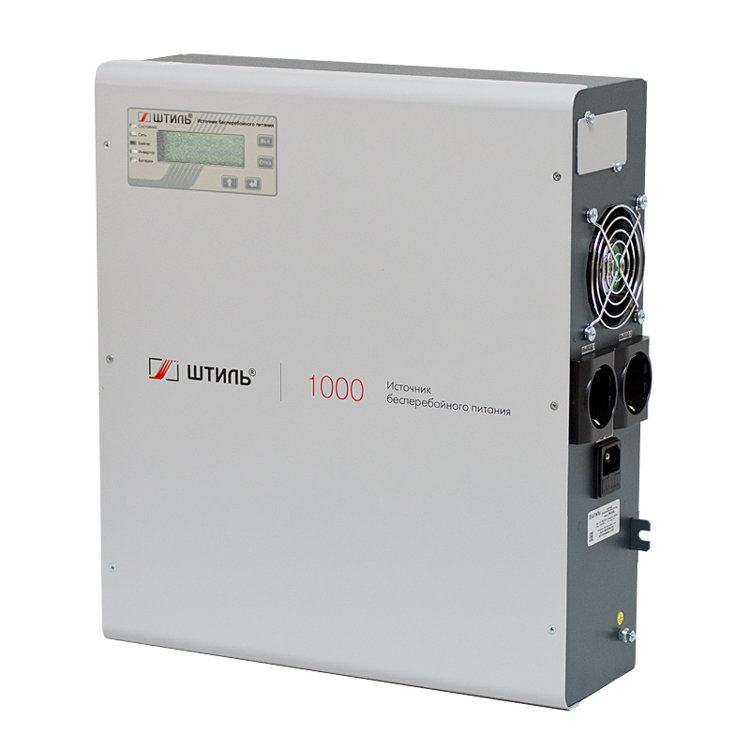

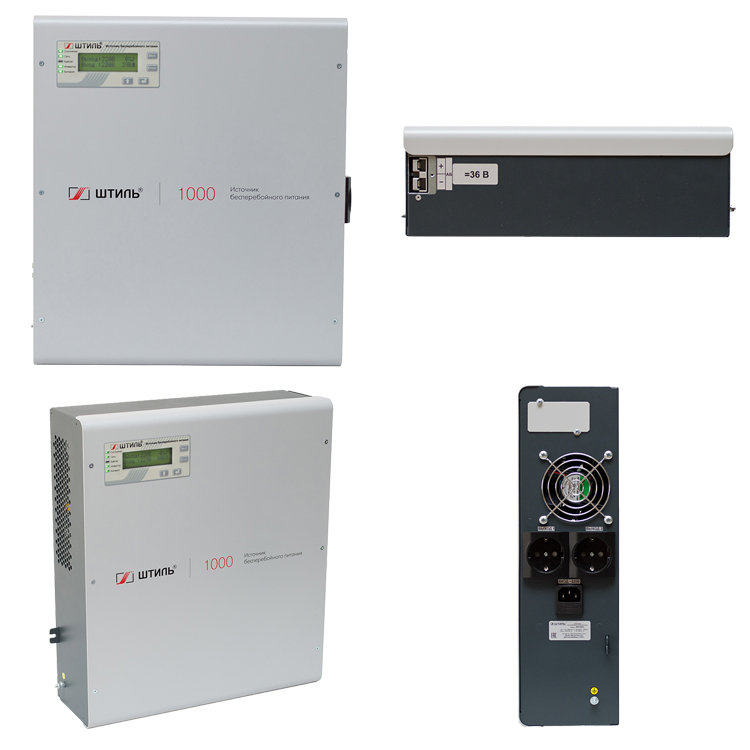

Настенный On-Line ИБП ТИЛЬ SW1000SL с батареями

Современный, компактный, настенный ИБП с самым широким из всех моделей диапазоном по входному напряжению.
Разработка и производство РФ, г. Тула, компании Штиль. Учтены все аспекты эксплуатации в наших сетях.
Рассказ о том, из чего сделан и к чему подходит можно прочитать на официальном сайте,
ниже кратко изложена главная информация о этом ИБП:

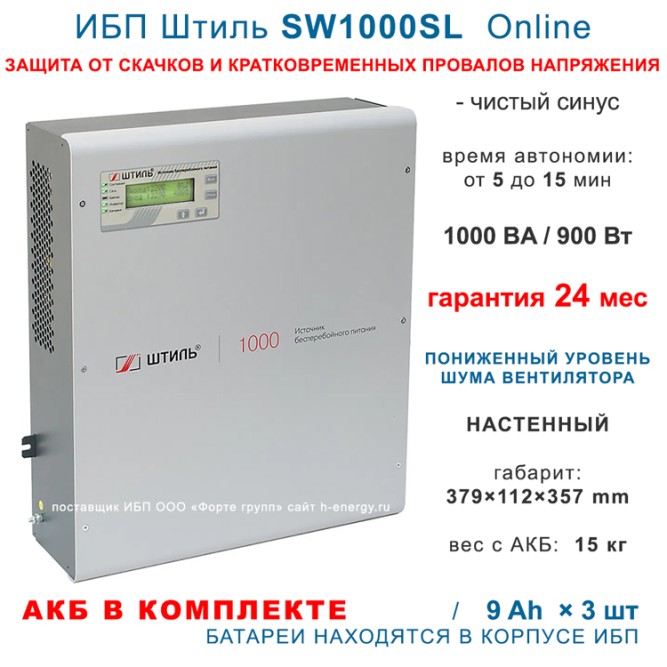

Важно знать о модели ШТИЛЬ SW1000SL перед покупкой:

• Мощность: к выходу этого ИБП можно подключить оборудование мощностью до 900 Вт с учетом пусковых токов.
  Рекомендуем не использовать на пределе мощности - снижается надежность, выбирайте ИБП на 2000 ВА.
• Время автономии: зависит от мощности нагрузки: при 150 Вт - 60 минут, при 800 Вт 7-10 минут.
  Если этого времени недостаточно - выбирайте ИБП внешними АКБ, например, SW1000L.
• Аккумуляторы: внутри корпуса установлены три АКБ, изготовленные по технологии AGM, емкостью 7-9 Ач.
  Стоимость и аналоги АКБ для замены Leoch DJW 12-9 или CSB GP 1272.
• Обслуживание: заключается в периодической (раз в 3-5 лет) замене аккумуляторов и очистке от пыли вентилятора и теплоотводов.
• Эксплуатация: при положительной температуре, оптимально от +5 до +30 градусов.
• Хранение: необходимо полностью зарядить АКБ перед длительным хранением. Один раз в 6 месяцев требуется подзаряд.
• Гарантия и сервис: официальная, от производителя 24 мес. Сервис выполняется RSS по всей РФ.

Подробнее изложено в руководстве по эксплуатации, в разделе "документация" страницы сайта.

100% эффективен и применяется: в цепях питания с генераторами, для полной фильтрации поступающего с генератора напряжения, и для компенсации провала в моменты запуска. В "проблемных" сетях, где даже небольшой скачек дает сбой в работе оборудования.

• Топология On-Line с нулевым временем переключения на АКБ: полная защита подключенного оборудования от скачков и провалов напряжения в сети.
• Чистый синус всегда: Технология двойного преобразования дает на выходе чистый синус как в режиме питания от сети, так и в режиме работы от батарей. Нет ограничений по типу подключаемого оборудования, другими словами, от компьютера до циркуляционного насоса - все будет работать правильно. Этим они глобально отличаются от других типов ИБП с аппроксимированным синусом, там есть ограничения.

Не применяется: для питания мощной индуктивной нагрузки с высокими пусковыми токами. Примером могут служить компрессоры холодильников и кондиционеров, водяные насосные станции, погружные насосы, освещение лампами накаливания и люминесцентными светильниками. Питание через On-Line ИБП нагрузки не требующей высокой стабильности напряжения экономически не выгодно. Броски тока в момент включения приводят к частым перегрузкам, и переходам в аварийный режим работы. Эта топология имеет низкую перегрузочную способность. Используйте OFF-Line ИБП.

Не рекомендуем: подключать к выходу ИБП одновременно слаботочную и мощную нагрузку. Слаботочная (например газовый котел или система видео наблюдения) будут подвергаться при этом всем помехам, скачкам и просадкам напряжения, которые будет производить в своей работе мощное оборудование. Сегментируйте нагрузку!

Не защищает: оборудование от остаточного перенапряжения при ударах молнии в линии передач, ИБП не защищен от повреждения при "отгорании" нуля или прихода межфазных 380 вольт на вход, само оборудование при этом защищено. Для надежности работы рекомендуем установить на входе быстродействующие реле напряжения.

Блок схема построения On-Line ИБП:

Для общего понимания принципа работы этого ИБП приводим схему. Как видно, нет прямой связи между входом и выходом. Путь сигнала лежит через выпрямитель и инвертор, поэтому они называются двойного преобразования.

Первое из AC 220 вольт в DC батарейное напряжение у Штиль SW1000 равно 36 вольт, поэтому три батареи внутри, связанные последовательно, второе из 36 в 220 (230) обратно.

Главная деталь - инвертор! Мощность блока-инвертора и определяет мощность всего ИБП.

Инвертор работает всегда, ему нужен стабильный тепловой режми, поэтому во всех On-Line ИБП присутствует вентилятор охлаждения.

Вентилятор охлаждения работает все 24 часа в сутки! И это самое слабое звено. Пыль и грязь на нем заставляет ИБП работать с перегревом. и является основной причиной отказа в работе.
