ИБП Hiden Expert UDC9201S

ИБП Hiden Expert UDC9201S 1кВА (встроенные батареи 3шт х 7Ач)

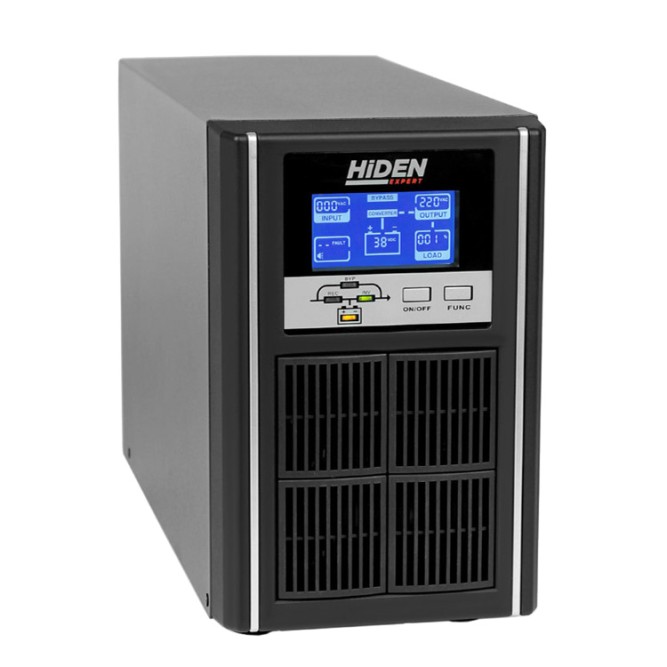

Современный, в стандартном напольном варианте корпуса, ИБП с диапазоном 120-288 вольт по входному напряжениию.
ниже кратко изложена главная информация о этом ИБП:

• Модели UDC9201S и UDC9201-H - это разные ИБП. "S" батареи в корпусе, в модели с "H" - батареи внешние, ЗУ мощнее!

Важно знать о модели ИБП Hiden Expert UDC9201S 1кВА перед покупкой:

• Мощность: к выходу этого ИБП можно подключить оборудование мощностью до 900 Вт с учетом пусковых токов.
  Рекомендуем не использывать на пределе мощности - снижается надежность, выбирайте ИБП на 2000 ВА.
• Время автономии: зависит от мощности нагрузки: при 120 Вт - 50 минут, при 800 Вт 5-7 минут.
  Если этого времени недостаточно - выбирайте ИБП внешними АКБ, например, Lanches L900Pro-H.
• Аккумуляторы: внутри корпуса установлены три АКБ, изготовленные по технологии AGM, емкостью 7 Ач.
  Стоимость и аналоги АКБ для замены Leoch DJW 12-9 или CSB HR 1234W.
• Обслуживание: заключается в периодической (раз в 3-5 лет) замене аккумуляторов и очистке от пыли вентилятора и теплоотводов.
• Эксплуатация: при положительной температуре, оптимально от +5 до +30 градусов.
• Хранение: необходимо полностью зарядить АКБ перед длительным хранением. Один раз в 6 месяцев требуется подзаряд.
• Гарантия и сервис: официальная, от производителя 12 мес.

Подробнее изложено в руководстве по эксплуатации, в разделе "документация" страницы сайта.

100% эффективен и применяется: в цепях питания с генераторами, для полной фильтрации поступающего с генератора напряжения, и для компенсации провала в моменты запуска. В "проблемных" сетях, где даже небольшой скачек дает сбой в работе оборудования.

• Топология On-Line с нулевым временем переключения на АКБ: полная защита подключенного оборудования от скачков и провалов напряжения в сети.
• Чистый синус всегда: Технология двойного преобразования дает на выходе чистый синус как в режиме питания от сети, так и в режиме работы от батарей. Нет ограничений по типу подключаемого оборудования, другими словами, от компьютера до циркуляционного насоса - все будет работать правильно. Этим они глобально отличаются от других типов выды выходного сигнала ИБП, там есть ограничения.

ИБП бесполезен: в случае, когда мощности генератора не хватает, что бы "держать" обороты двигателя в пределах 5%. Гуляние частоты генератора никакой ИБП не исправит. Если на входе в ИБП частота 47 Гц, то и на выходе будет 47 Гц. Выход и вход строго синхронизированы. А при выходе за границу по частоте, ИБП переключается в режим питания от батарей и тут на выходе будет ровно 50 Гц.

Не применяется: для питания мощной индуктивной нагрузки с высокими пусковыми токами. Примером могут служить компрессоры холодильников и кондиционеров, водяные насосные станции, погружные насосы, освещение лампами накаливания и люминесцентными светильниками. Питание через On-Line ИБП нагрузки не требующей высокой стабильности напряжения экономически не выгодно. Броски тока в момент включения приводят к частым перегрузкам, и переходам в аварийный режим работы. Эта топология имеет низкую перегрузочную способность. Используйте OFF-Line ИБП. Справочник типы ИБП.

Не рекомендуем: подключать к выходу ИБП одновремененно слаботочную и мощную нагрузку. Слаботочная (например газовый котел или система видео наблюдения) будут подвергаться при этом всем помехам, скачкам и просадкам напряжения, которые будет производить в своей работе мощное оборудование. Сегментируйте нагрузку!

Не защищает: оборудование от остаточного перенапряжения при ударах молнии в линии передач, ИБП не защищен от повреждения при "отгорании" нуля или прихода межфазных 380 вольт на вход, само оборудование при этом защищено. Для надежности работы рекомендуем установить на входе быстродействующие реле напряжения.

Технические возможности ИБП Hiden Expert UDC9201S 1кВА, 0.9кВт.

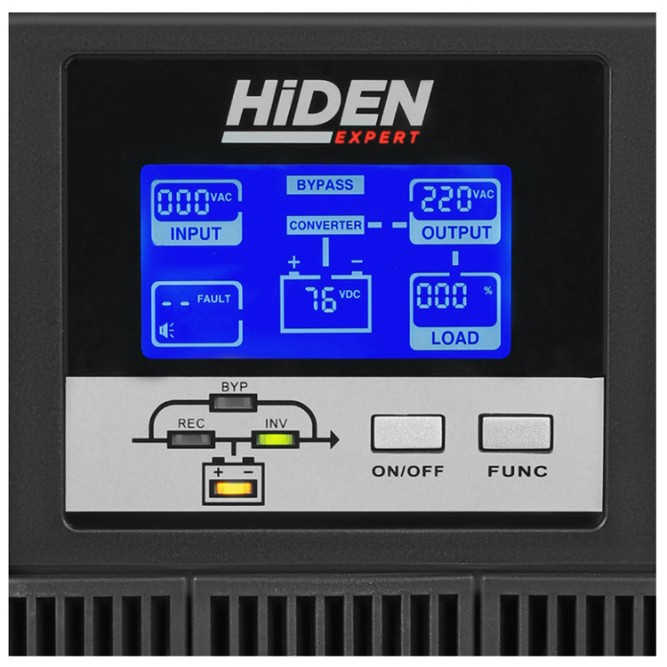

• LCD-дисплей, отображающий параметры входной и выходной сети, уровень нагрузки, уровень заряда аккумуляторных батарей, а также параметры работы ИБП.

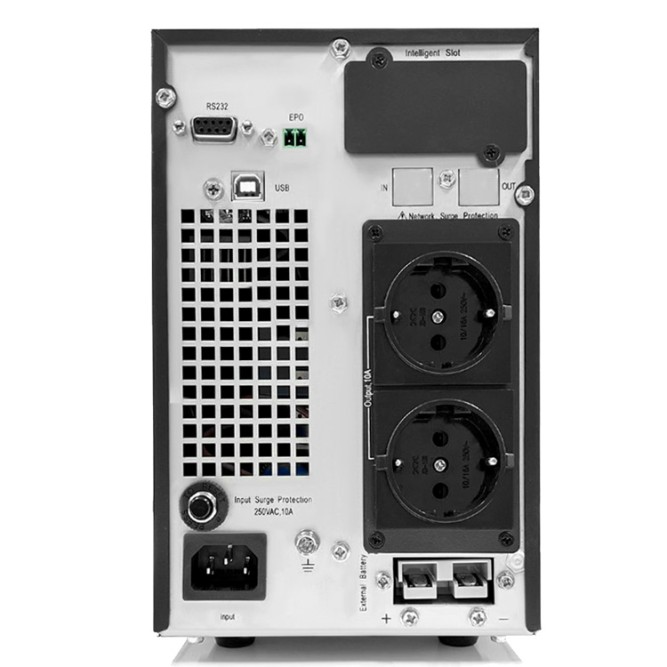

• Широкие возможности удаленного управления и мониторинга режимов работы. RS-232, USB – стандартно, карта сухих контактов AS400, SNMP – опционально.
• Программное обеспечение в комплекте поставки. Программный запуск: автоматическая самодиагностика, закрытие программ в случае малого остаточного заряда батарей, график выключения и перезагрузки, журнал событий, лог неисправностей.

Блок схема построения On-Line ИБП:

Для общего понимания принципа работы этого ИБП приводим схему. Как видно, нет прямой связи между входом и выходом. Путь сигнала лежит через выпрямитель и инвертор, поэтому они называются двойного преобразования.

Первое из AC 220 вольт в DC батарейное напряжение у Hiden Expert UDC9201S равно 36 вольта, поэтому две батареи внутри, содиненныее последовательно, второе из 36 в 220 (230) обратно.

Главная деталь - инвертор! Мощность блока-инвертора и определяет мощность всего ИБП.

Инвертор работает всегда, ему нужен стабильный тепловой режми, поэтому во всех On-Line ИБП присутствует вентилятор охлаждения.

Вентилятор охлаждения работает все 24 часа в сутки! И это самое слабое звено. Пыль и грязь на нем заставляет ИБП работать с перегревом. и является основной причиной отказа в работе.

Рекомендация: внимательно подойдите к выбору места установки ИБП с учетом температуры и "чистоты" помещения. Плохим местом является пол, или полка в закрытом шкафу. Продумайте расположение исключающее возможность попадания на корпус воды или теплоносителя. Не экономьте на сечении проводов: потери при большой длине существенны.

Мы надеемся, что эта информация поможет сделать Вам верный выбор и купленный ИБП прослужит долго и безотказно! Если остались вопросы - звоните!
