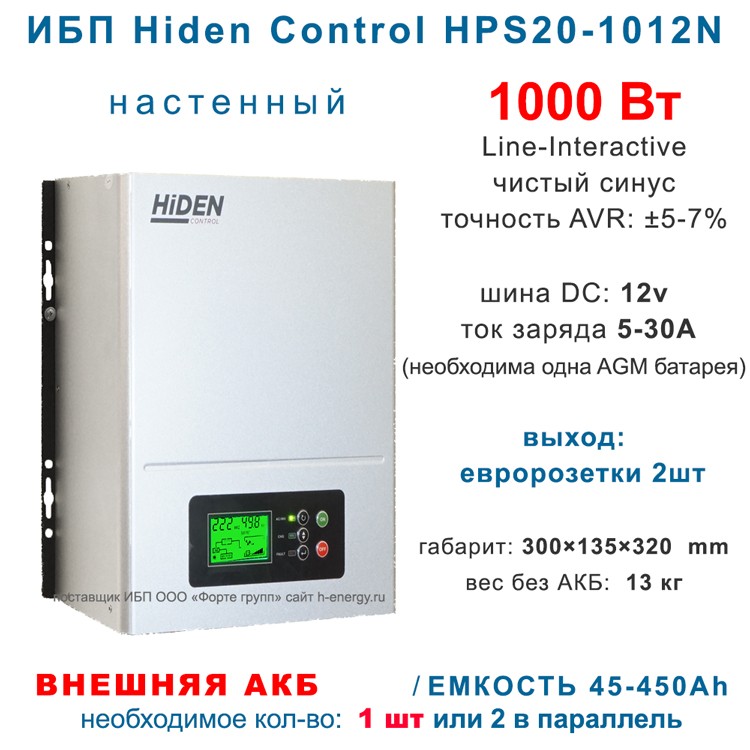

Hiden Control HPS20-1012N (1000 Вт)

Главные отличия ИБП Hiden Control HPS20-1012N от аналогов:

• Реальные, честные, номинальные 1000 Вт.
• Бесшумность. Вентилятор охлаждения включается только при превышении 45 градусов.
• Экономичность. Внутри ИБП пременен новый, тороидальный трансформатор, который имеет высокий КПД, что в условиях работы 24часа в сутки, снижает потребление электроэнергии "на себя" почти в три раза!
• Возможность программно выбрать ток заряда 15 или 30 ампер. Что позволяет подключить АКБ желаемой емкости без опасения перезаряда.
• Программно устанавливается профиль зарядного устройства. Можно применить как AGM так и GEL батареи.
• Гибкие настройки по напряжению заряда и напряжению порога отключения ИБП. Что продлевает срок службв АКБ.

Главное, что надо знать принимая решение о покупке ИБП Hiden Control HPS20-1012N:

• Форма выходного напряжения при питании от АКБ - чистый синус. Это позволит Вам подключать циркуляционные насосы и любой тип блоков питания.
• Мощность нагрузки, которую можно подключить к ИБП Hiden Control HPS20-1012N - 1000 Вт. Пожалуйста, учитывайте пусковые токи!
• Эта модель не имеет внутренней аккумуляторной батареи, необходимо отдельно купить и подключить внешнюю АКБ емкостью от 100 до 300 Ач. Без нее работать не будет!

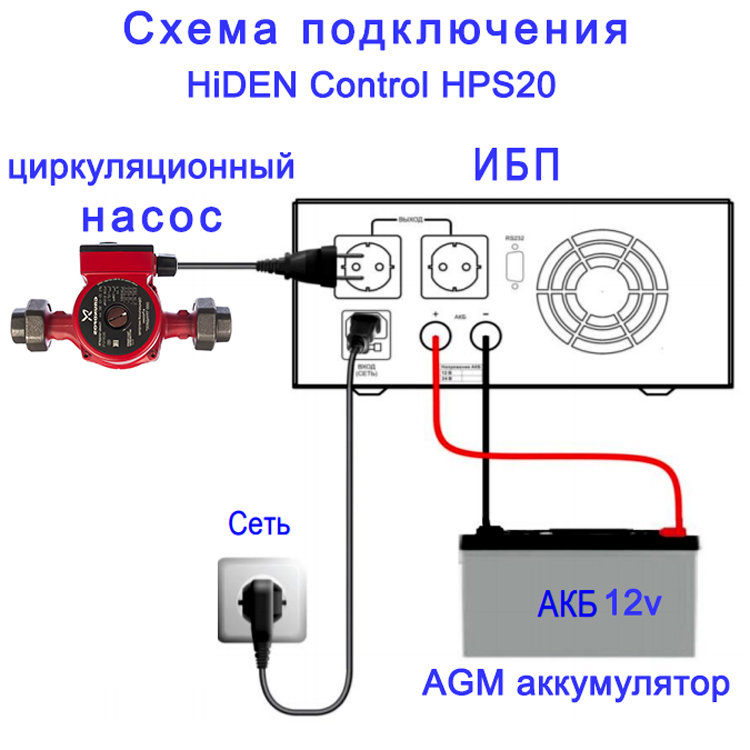

• Модель Hiden Control HPS20-1012N - это полноценный ИБП, контролирующий наличие напряжения на своем входе и в случае его пропадания, переключающийся автоматически на питание от внешней аккумуляторной батареи. При появлении напряжения, так же автоматом переключается на питание от сети.
• Время переключения мало, это 6 миллисекунды. В этот момент подключенная на выход нагрузка питания не получает.
• В случае не полного отключения внешнего электропитания, а просто снижения уровня напряжения в сети, за счет встроенного релейного стабилизатора напряжения, ступенчато поднимает напряжение, тем самым подключенная нагрузка защищается от пониженного напряжения в сети. При повышенном напряжении, стабилизатор понижает его.
• Процесс коррекции напряжения - резкий, в этот момент, подключенная нагрузка подвергается так же резкому перепаду напряжения. (Опасно для точной электроники). Подробнее, в статье "правда о стабилизаторах".
• Из-за наличия грубого релейного стабилизатора, напряжение на выходе не будет всегда равняться 220 вольтам, а будет в границах 5% от 220, т.е. 210-235 вольта и зависит от напряжения на входе.
• Процесс заряда и поддержания АКБ в состоянии готовности полностью контролируется электроникой ИБП.

Как выбрать внешний аккумулятор для ИБП Hiden Control HPS20-1012N?

Для работы необходимо подключить один свинцово-кислотный аккумулятор на 12 вольт и емкостью от 45 до 100 а/ч. В продаже аккумуляторы бывают разного назначения: стартерные (автомобильные), промышленные (для ИБП) и тяговые (для электромоторов). Вам необходимы именно промышленные, изготовленные по технологии AGM (без жидкого электролита). Такой тип АКБ применяют в источниках бесперебойного питания и его особенность в том, что нет выделения газа (водород) при заряде, что важно при использовании внутри помещений, они допускают разряд до 20-30% без потери емкости и служат при этом от 3-12 лет. Другая особенность в алгоритме заряда, который реализован в ИБП. Зарядные устройства ВСЕХ ИБП адаптированны именно под AGM технологию. Допустимо применять автомобильные АКБ, но как временная (разовая) мера. Подробнее в статье использование автомобильных АКБ в ИБП.

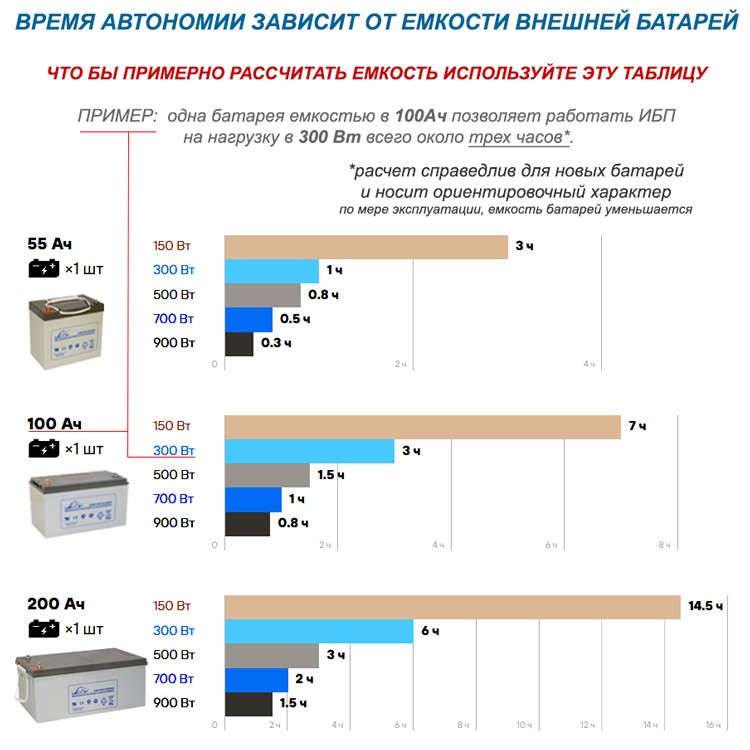

С типом АКБ определились, теперь аккумулятор какой емкости покупать? Что бы рассчитать емкость, надо знать потребляемую мощность Вашей нагрузки, т.е. устройства, которое будет питаться от инвертора. Допустим это будет насос и освещение суммарной мощностью до 150 Вт. И нужно что бы все работало при отключении электропитания 6 часов. Произведем примерный подсчет 150Вт*6ч = 900/7= 128,57 а/час. Это минимальная емкость АКБ, которая обеспечит работу на 6 часов. Оптимальной моделью может стать АКБ сроком службы 6-8 лет Leoch DJM 12150.

Три важных правила при эксплуатации инвертора (ИБП) Hiden Control HPS20-1012N:

1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
2. Вентилятор охлаждения работает в моменты подзаряда АКБ и работы от АКБ и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.
3. Мощность HPS20-1012 составляет 1000 Вт, но при входном напряжении от 190 до 260 Вольт. Если Вы наблюдаете частые и длительные периоды пониженного напряжения во входящей сети (ниже 190 вольт), то мощность снижается и надо принять меры по предотвращению "перегруза" ИБП. На графике ниже видно, что при входящем напряжении 170 вольт, мощность снижается до 75% от номинальной, т.е. к ИБП можно подключить не 1000 Вт, а только 750 Вт. Это важно, при частых перегрузках инвертор выходит из строя.

И последнее, не подключайте к этим ибп старые холодильники, даже прочитав в паспорте к ним, что потребляемая мощность 150-200 Вт. К сожалению производители не пишут в паспорте о пиковой мощности при старте компрессора. Именно в этот момент кратковременно мощность превышает номинальную в 4-5 раз!!!! Этого хватает, чтобы инвертор вышел из строя.

Принципиальная схема и устройство Hiden Control HPS20-1012N.

Главное преимущество перед Off-Line ИБП - широкий диапазон работы по входному напряжению без перехода на питание от батарей!

• встроенный корректор (стабилизатор) напряжения;
• в режиме питания от батарей мощность определяется мощностью инвертора и того же РЕЛЕ;

Недостатками этой топологии является:

• Скачки напряжения на выходе ИБП при переключении обмоток трансформатора в корректоре напряжения.
• Падение мощности ИБП в зависимости от уровня входного напряжения. Поясним, при входном напряжении меньше 190 вольт и ниже мощность ИБП падает на 50%. Другими словами, если в сети 150 вольт, ИБП мощностью в 500 ВА превращается в ИБП мощностью в 250 ВА и может выключится по перегрузке или сломаться.
• Неполная фильтрация напряжения сети от вч помех и выбросов.
• ИБП так же не корректируют форму напряжения и частоту.
• Время перехода с режима на режим: – 6 мс, т.е. есть провал в питании нагрузки, (зависит от модели и мощности).

Техническое обслуживание комплекта ИБП + АКБ:

Собранная система полностью автономна и не требует настройки в течении всего срока службы. Однако, для того, что бы комплект прослужил дольше, необходимо придерживаться следующих рекомендаций:

1. Регулярно удалять пыль с поверхности АКБ и ИБП. Это нужно, для уменьшения саморазряда и "жизни" вентилятора.
2. При длительном хранении отсоединить аккумулятор от источника.
3. При длительном хранении один раз в два месяца собрать комплект, включить в сеть и дать зарядиться аккумулятору (2-3 часа достаточно).

Часто задаваемые вопросы:

Может ли работать ИБП при температуре ниже минус 5 градусов.

Да может! НО ровно столько времени, за которое обмотка трансформатора нагреется, на ней образуется конденсат и произойдет межвитковое замыкание. Как правило это минут 5-10 от момента включения.

Что делать в выше указанном случае?

Прогреть помещение, затем включить аппарат

Что такое холодный старт

Возможность включить систему бесперебойного питания при отсутствии входного напряжения от сети 220в.
