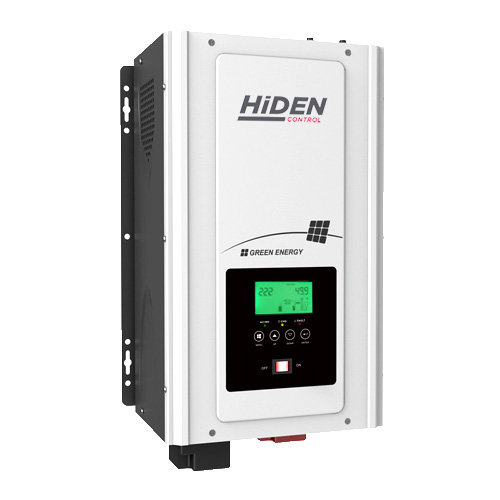

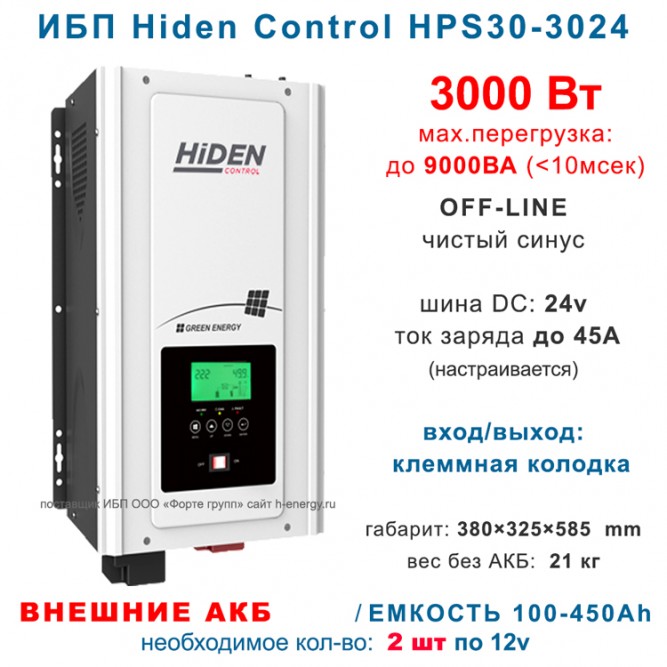

Hiden Control HPS30-3024 (3 кВт)

Главные отличия ИБП Hiden Control HPS 30-3024 от аналогов:

• Реальные, честные, номинальные 3000 Вт. Пиковая мощность до 5000 Вт (в течении 0,2 сек)
• Возможность настроить ток заряда до 45 ампер. Что позволяет подключить АКБ желаемой емкости без опасности перезаряда.
• Переключателем устанавливается профиль зарядного устройства. Можно применить как WET, AGM так и GEL батареи.
• Гибкие настройки по напряжению заряда и напряжению порога отключения ИБП. Что продлевает срок службы АКБ.

Главное, что надо знать принимая решение о покупке ИБП Hiden Control HPS 30-3024:

• Форма выходного напряжения при питании от АКБ - чистый синус. Это позволит Вам подключать циркуляционные насосы и любой тип блоков питания.
• Мощность нагрузки, которую можно подключить к ИБП Hiden Control HPS 30-3024 - 3000 Вт.

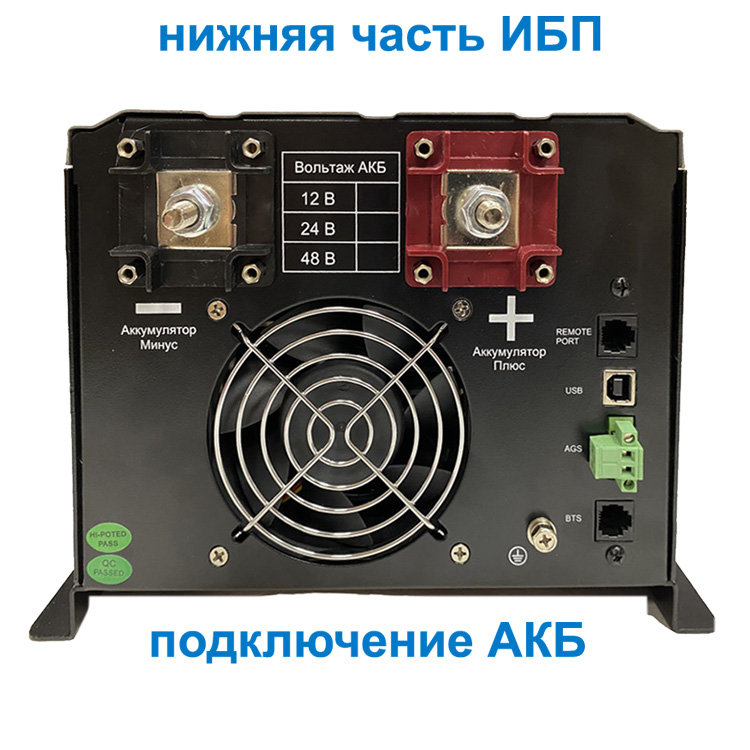

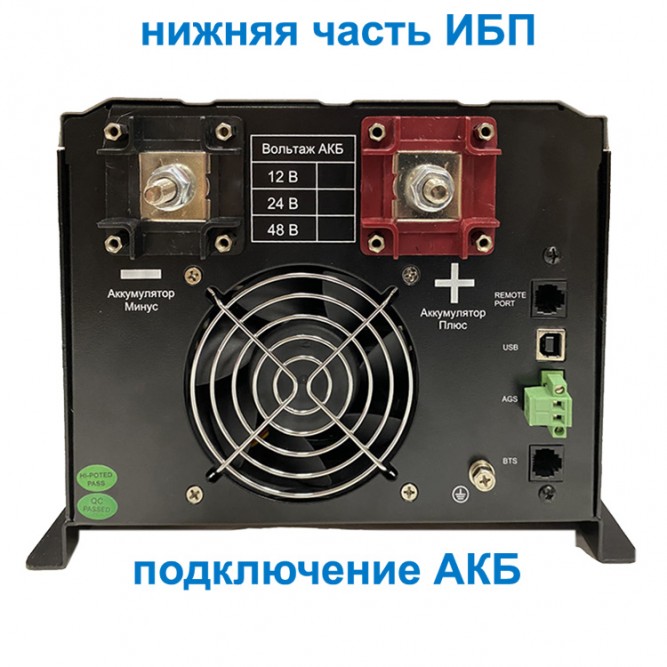

• Эта модель не имеет внутренней аккумуляторной батареи, необходимо отдельно купить и подключить две АКБ емкостью от 100Ач. Без них работать не будет!

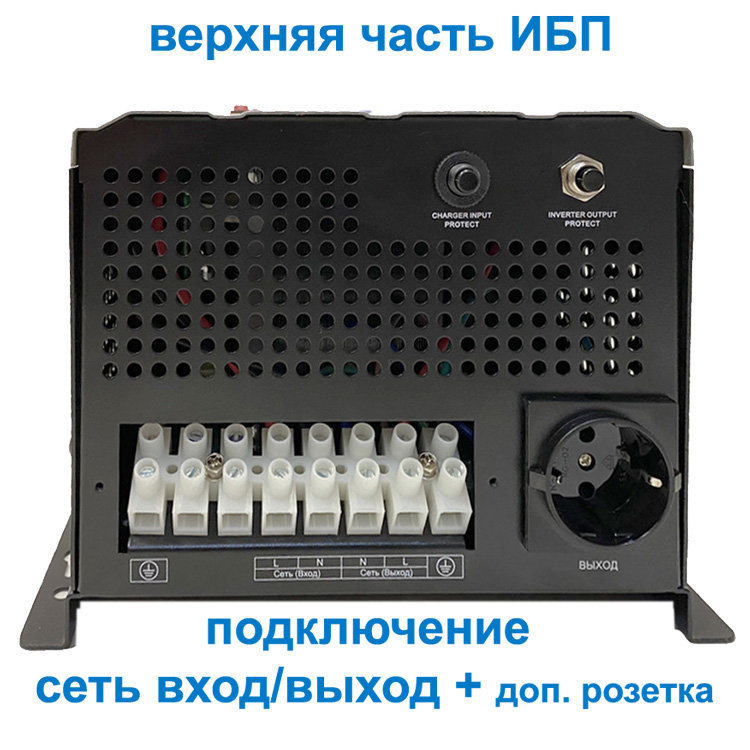

• Модель HPS 30-3024 Pro - это полноценный ИБП, контролирующий наличие напряжения на своем входе и в случае его пропадания, переключающийся автоматически на питание от внешней аккумуляторной батареи. При появлении напряжения, так же автоматом переключается на питание от сети.
• Время переключения мало, это 6 миллисекунды. В этот момент подключенная на выход нагрузка питания не получает.
• Процесс заряда и поддержания АКБ в состоянии готовности полностью контролируется электроникой ИБП.

Итог: Эта модель идеально подходит для построения систем электро питания на освещение, холодильники, насосы и другую мощную технику. Применение для газовых котлов возможно только при наличии тиристорного стабилизатора на входе или хорошей, стабильной электро сети!

Как выбрать внешний аккумулятор для ИБП Hiden Control HPS 30-3024?

Для работы необходимо подключить две АКБ на 12 вольт и емкостью от 100 до 200 а/ч. В продаже аккумуляторы бывают разного назначения: стартерные (автомобильные), промышленные (для ИБП) и тяговые (для электромоторов). Вам необходимы именно промышленные или тяговые (при частых отключениях), изготовленные по технологии AGM (без жидкого электролита). Такой тип АКБ применяют в источниках бесперебойного питания и его особенность в том, что нет выделения газа (водород) при заряде, что важно при использовании внутри помещений, они допускают разряд до 20-30% без потери емкости и служат при этом от 3-12 лет. Другая особенность в алгоритме заряда, который реализован в ИБП. Зарядные устройства ВСЕХ ИБП адаптированны именно под AGM технологию. Допустимо применять автомобильные АКБ, но как временная (разовая) мера. Подробнее в статье использование автомобильных АКБ в ИБП.

С типом АКБ определились, теперь аккумулятор какой емкости покупать? Что бы рассчитать емкость, надо знать потребляемую мощность Вашей нагрузки, т.е. устройства, которое будет питаться от инвертора. Допустим это будет освещение и холодильник суммарной мощностью 500 Вт. И нужно что бы все работало при отключении электропитания 3 часа. Произведем примерный подсчет 1000Вт*3ч = 3000/8= 375 а/час. Это минимальная емкость АКБ, которая обеспечит, пока он новый, работу на 3 часа. Берите с запасом, например две АКБ по 200 ач. Оптимальной моделью может стать АКБ сроком службы 6-8 лет Leoch DJM 12200. Есть более дешевые АКБ, но на 3-4 года.

Рекомендуем воспользоваться КАЛЬКУЛЯТОРОМ РАСЧЕТА ЕМКОСТИ АККУМУЛЯТОРНЫХ БАТАРЕЙ И ВРЕМЕНИ АВТОНОМИИ. В этом калькуляторе Вы вводите три параметра - тип оборудования, мощность и время, получаете полную информацию, для оптимального выбора.

Два важных правила при эксплуатации инвертора (ИБП) Hiden Control HPS 30-3024

1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
2. Вентилятор охлаждения работает в моменты подзаряда АКБ и работы от АКБ и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.

Схема работы офф-лайн ИБП в двух режимах:

Достоинство Off-Line технологии - надежность:

• в режиме питания от сети на пути со входа на выход ИБП стоит только РЕЛЕ - потерь напряжения на нем нет, может выдерживать большие перегрузки;
• в режиме питания от батарей мощность определяется мощностью инвертора и того же РЕЛЕ;
• Второе достоинство - экономичность. В ждущем режиме потребляет энергию только на работу платы управления и подзаряд АКБ.
• Третье - бесшумность, т.к. тепловой режим самый благоприятный, если установлен вентилятор, он включается на полную мощность только в режиме работы от АКБ, остальное время обороты низкие.
• Четвертое - стоимость. Меньше деталей - меньше цена!

Недостатками этой топологии является:

• Off-Line ИБП не корректируют (стабилизируют) уровень входного напряжения, форму напряжения и частоту, (это не их задача);
• неполная фильтрация напряжения сети от вч помех и выбросов;
• помехи и искажения, генерируемые нагрузкой, пропускаются обратно в сеть;
• время перехода с режима на режим: – 4-20 мс, т.е. есть провал в питании нагрузки, (зависит от модели и мощности);

Техническое обслуживание комплекта ИБП + АКБ:

Собранная система полностью автономна и не требует настройки в течении всего срока службы. Однако, для того, что бы комплект прослужил дольше, необходимо придерживаться следующих рекомендаций:

1. Регулярно удалять пыль с поверхности АКБ и ИБП. Это нужно, для уменьшения саморазряда и "жизни" вентилятора.
2. При длительном хранении отсоединить аккумулятор от источника.
3. При длительном хранении один раз в два месяца собрать комплект, включить в сеть и дать зарядиться аккумулятору (2-3 часа достаточно).

Часто задаваемые вопросы:

Может ли работать ИБП при температуре ниже минус 5 градусов.

Да может! НО ровно столько времени, за которое обмотка трансформатора нагреется, на ней образуется конденсат и произойдет межвитковое замыкание. Как правило это минут 5-10 от момента включения.

Что делать в выше указанном случае?

Прогреть помещение, затем включить аппарат

Что такое холодный старт

Возможность включить систему бесперебойного питания при отсутствии входного напряжения от сети 220в.
