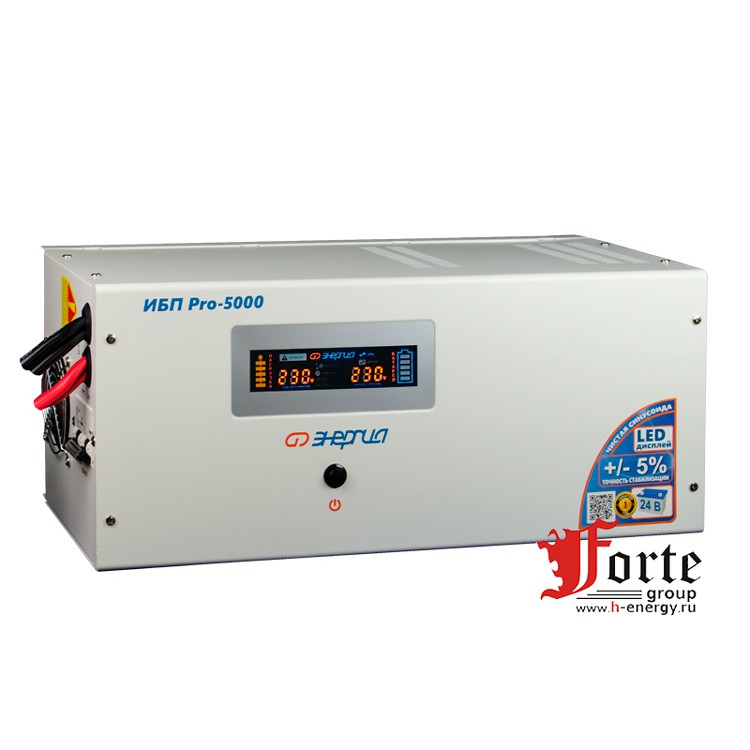

Энергия ИБП Pro-5000 24V

Отличия новой линейки ИБП энергия серии Pro:

• Диапазон входного напряжения без переключения на АКБ от 170 вольт до 280 вольт.
• Улучшена точность стабилизации ±5% (при питании от сети), ±1%( режим работы от АКБ)
• Новый цветной, информативный LED дисплей, максимум информации о состоянии сети и системы.
• Экономичный холостой ход, позволяет экономить потребление ибп "на себя".
• Усовершенствованный алгоритм зарядного устройства АКБ, продлевает срок службы батареи.

Что необходимо знать о ИБП Pro-5000 принимая решение о его покупке?

• Внешнее питание (сеть 220 в) подключается только через клеммную колодку.
• Мощность нагрузки, которую можно подключить к Энергия Pro 3400 - 3500 Вт. Рекомендуем до 3100 Вт. Допустима перегрузка до 3600 Вт. Пожалуйста, учитывайте пусковые токи!
• Эта модель не имеет внутренней аккумуляторной батареи, необходимо отдельно купить и подключить ДВЕ ПОСЛЕДОВАТЕЛЬНО СОЕДИНЕННЫЕ ВНЕШНИЕ БАТАРЕИ емкостью от 45 до 200 Ач. Без них ибп работать не будет!
• Модель Pro-5000 - это блок электроники, полностью контролирующий наличие напряжения на своем входе и в случае его пропадания, переключающийся автоматически на питание от внешней аккумуляторной батареи. При появлении напряжения, так же автоматом переключается на питание от сети.
• Время переключения мало, не более 6 миллисекунды. В этот момент подключенная на выход нагрузка питания не получает.
• В случае не полного отключения внешнего электропитания, а просто снижения уровня напряжения в сети, за счет встроенного релейного стабилизатора напряжения, Pro-5000 ступенчато поднимает напряжение, тем самым подключенная нагрузка защищается от пониженного напряжения в сети. При повышенном напряжении, стабилизатор понижает его.
• Процесс коррекции напряжения - резкий, в этот момент, подключенная нагрузка подвергается так же резкому перепаду напряжения. (Опасно для точной электроники). Подробнее, в статье "правда о стабилизаторах". В новой линейке Pro - скачки не такие большие, как в ранней серии ПН-5000!
• Из-за наличия грубого релейного стабилизатора, напряжение на выходе не будет всегда равняться 220 вольтам, а будет в границах 5% от 220, т.е. 214-225 вольта и зависит от напряжения на входе.
• Процесс заряда и поддержания АКБ в состоянии готовности полностью контролируется электроникой ИБП.

Итог: Эта модель идеально подходит для построения систем электро питания котлов не содержащих электронных плат управления (твердотопливных котлов). Т.е. для циркуляционных насосов. Применение для газовых котлов возможно только при наличии тиристорного стабилизатора на входе или хорошей, стабильной электро сети!

Как выбрать внешний аккумулятор для Энергии Pro-5000?

Для работы необходимо подключить ДВА свинцово-кислотных аккумулятора емкостью от 45 до 200 а/ч. В продаже аккумуляторы бывают разного назначения: стартерные (автомобильные), промышленные (для ИБП) и тяговые (для электромоторов). Вам необходимы именно промышленные, изготовленные по технологии AGM (без жидкого электролита). Такой тип АКБ применяют в источниках бесперебойного питания и его особенность в том, что нет выделения газа (водород) при заряде, что важно при использовании внутри помещений, они допускают разряд до 20-30% без потери емкости и служат при этом от 3-12 лет. Другая особенность в алгоритме заряда, который реализован в ИБП. Зарядные устройства ВСЕХ ИБП адаптированны именно под AGM технологию.

С типом АКБ определились, теперь аккумулятор какой емкости покупать? Что бы рассчитать емкость, надо знать потребляемую мощность Вашей нагрузки, т.е. устройства, которое будет питаться от инвертора. Допустим это будет группа из 4 насосов по 60 Вт. И нужно что бы он работал при отключении электропитания 5 часов. Произведем примерный подсчет 60Вт*4шт*5ч = 1200/8.65= 138 а/час. Это минимальная емкость АКБ, которая обеспечит, работу на 5 часов. Берите с запасом, например на 150 а/ч. Оптимальной моделью может стать АКБ сроком службы 6-8 лет Leoch DJM 12150.

В инструкции по эксплуатации приведены приблизительные и "слегка" завышенные значения времени автономии ИБП. Это обусловлено расчетами при ИДЕАЛЬНЫХ УСЛОВИЯХ. Как то температура, интеллектуальность зарядного устройства ИБП, КПД 100% и степень износа аккумуляторов. На практике это далеко не так! Редко где в котельной ставят кондиционеры, да и КПД такого не существует! Поэтому рекомендуем воспользоваться КАЛЬКУЛЯТОРОМ РАСЧЕТА ЕМКОСТИ АККУМУЛЯТОРНЫХ БАТАРЕЙ И ВРЕМЕНИ АВТОНОМИИ. В этом калькуляторе Вы вводите три параметра - тип оборудования, мощность и время, получаете полную информацию, для оптимального выбора.

Три важных правила при эксплуатации инвертора (ИБП) Энергия серии Pro:

1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
2. Вентилятор охлаждения работает в моменты подзаряда АКБ и работы от АКБ и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.
3. Мощность Pro-5000 составляет 3500 Вт, но при входном напряжении в диапазоне от 190 до 260 Вольт. Если Вы наблюдаете частые и длительные периоды пониженного напряжения во входящей сети (ниже 190 вольт), то мощность снижается и надо принять меры по предотвращению "перегруза" ИБП. Надо учитывать, что при входящем напряжении 170 вольт, мощность снижается до 75% от номинальной, т.е. к ИБП можно подключить не 3500 Вт, а только 2100 Вт. Это важно, при частых перегрузках инвертор выходит из строя. Ниже 170 вольт ИБП переключается на работу от АКБ.
4. И последнее, не подключайте к этим ибп мощные скважные насосы, даже прочитав в паспорте к ним, что потребляемая мощность 2100-2300 Вт. К сожалению производители не пишут в паспорте о пиковой мощности при старте электромотора. Именно в этот момент кратковременно мощность превышает номинальную в 4-5 раз!!!! Этого хватает, чтобы выходной каскад ИБП вышел из строя.

Устройство, индикация, установка и подключение ИБП Энергия Pro-5000.

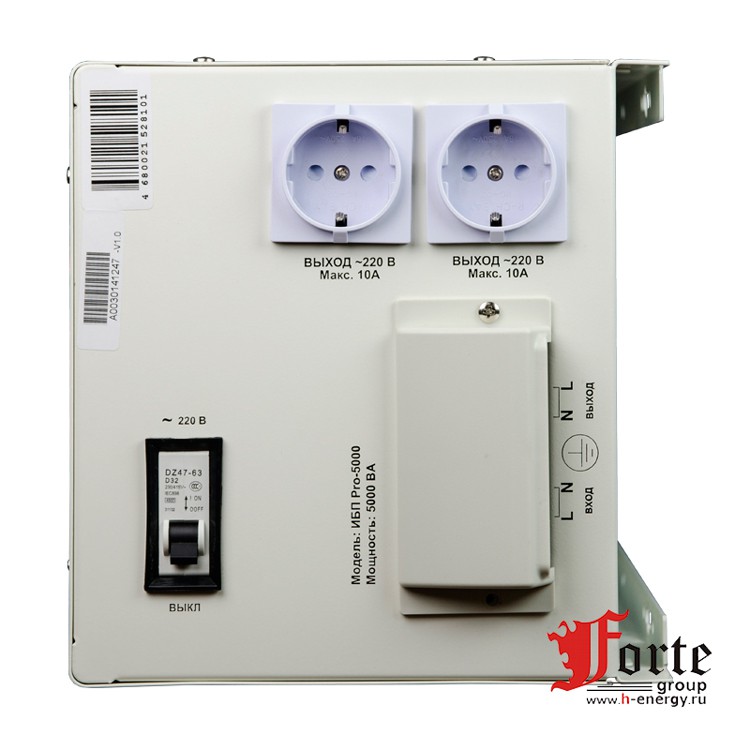

В левой части расположены:

• Клеммная колодка, для подключения внешнего питания.
• Клеммная колодка для подключения нагрузки больше 10А
• Две евророзетки для подключения нагрузки до 10А.
• Автомат защиты.

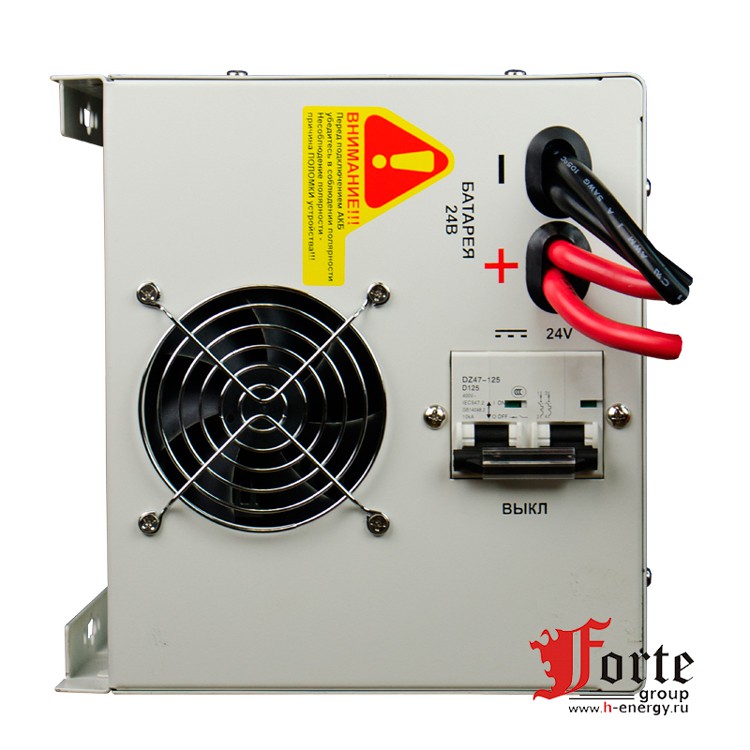

На правой боковой части расположены:

• Два провода (красный и черный) для подключения внешнего аккумулятора.
• Вентилятор принудительного охлаждения.

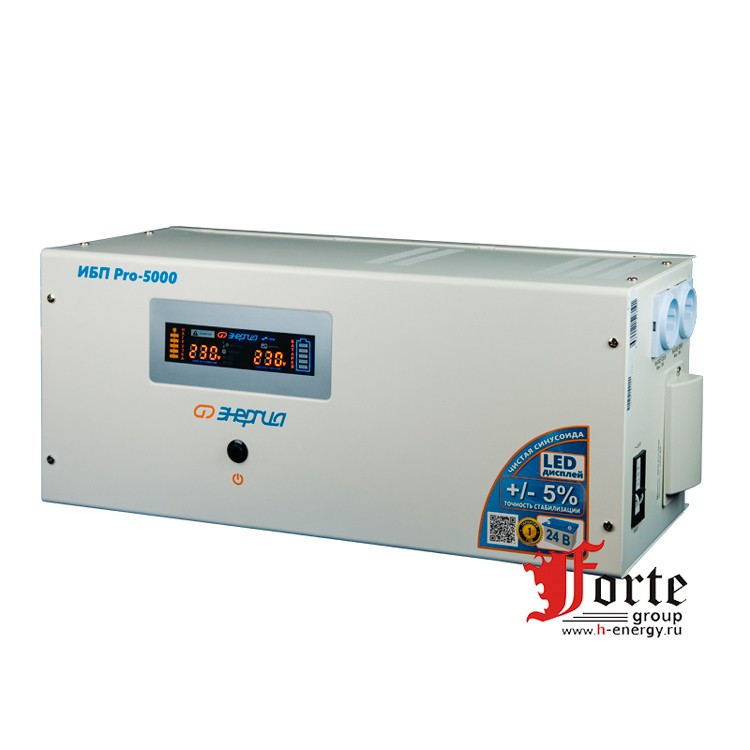

В Новой модели информативное табло, которое отображает:

• Входное напряжение, Выходное напряжение
• Частота питающей сети
• Уровень заряда аккумуляторов
• Режим работы
• Нагрузка в процентах от номинальной

Техническое обслуживание комплекта ИБП + АКБ:

Собранная система полностью автономна и не требует настройки в течении всего срока службы. Однако, для того, что бы комплект прослужил дольше, необходимо придерживаться следующих рекомендаций:

1. Регулярно удалять пыль с поверхности АКБ и ИБП и в помещении, где установлен комплект. Это нужно, для уменьшения саморазряда и "жизни" вентилятора.
2. При длительном хранении отсоединить аккумулятор от источника.
3. При длительном хранении один раз в два месяца собрать комплект, включить в сеть и дать зарядиться аккумулятору (2-4 часа достаточно).

Гарантийный и после гарантийный ремонт производится в официальных сервис-центрах компании Энергия. тел+7 (495) 508-56-07

Часто задаваемые вопросы:

Может ли работать ИБП при температуре ниже минус 5 градусов.

Да может! НО ровно столько времени, за которое обмотка трансформатора нагреется, на ней образуется конденсат и произойдет межвитковое замыкание. Как правило это минут 5-10 от момента включения.

Что такое холодный старт:

Возможность включить систему бесперебойного питания при отсутствии входного напряжения от сети 220в.

Что делать, если напряжение в сети опускается ниже 170 вольт?

• Вариант первый: в цепи питания перед ИБП локально установить специальный стабилизатор для пониженного напряжения мощностью не менее 8000ВА. В этом случае стабилизатор поднимет напряжение с точностью до 10%, а ИБП скорректирует до 5% и не будет переходить на питание от АКБ при низком входе. на страницу стабилизаторы напряжения 8кВа
• Вариант второй: установить на вводе в дом мощный стабилизатор на 10-12 кВА c диапазоном напряжения от 120- 140 Вольт.
