ELTENA Monolith E 1000LT-36v

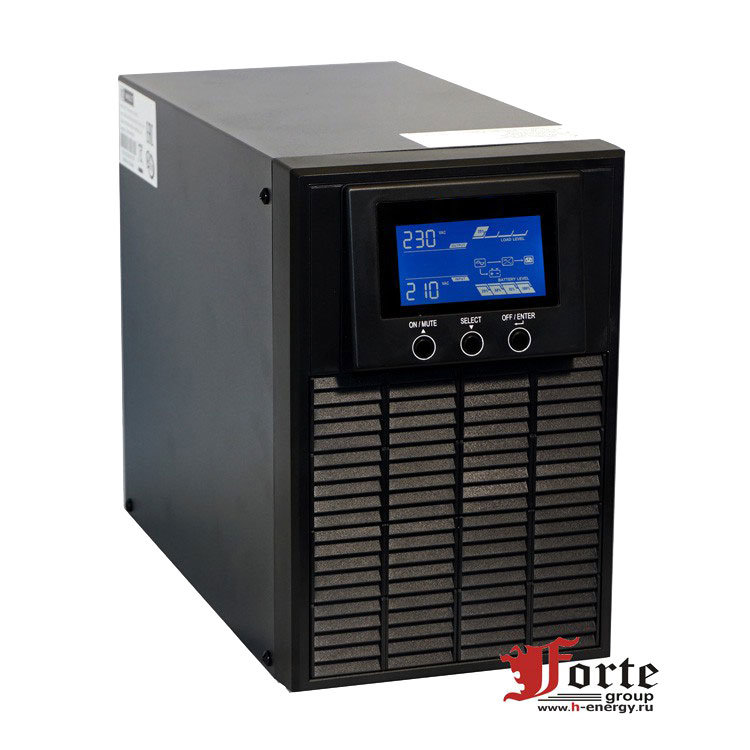

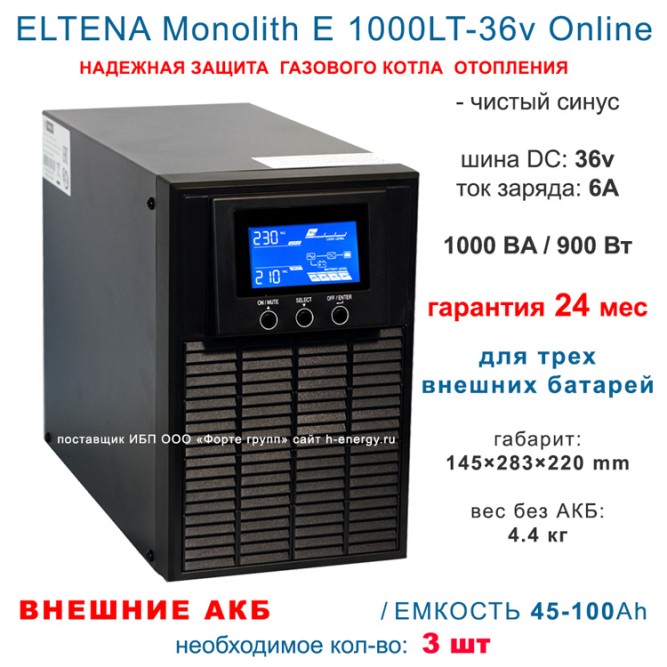

Источник бесперебойного питания ELTENA Monolith E 1000LT-36v.

Эта модель бесперебойника идеально подходит для построения систем качественного электро питания газовых котлов отопления.

Максимальная мощность нагрузки, которую можно подключить к ИБП 900 Вт. Но надо понимать, что использовать на пределе возможности инвертора ИБП не рекомендуется из соображения надежности и срока службы. Поэтому если Ваше оборудование потребляет близкую к 800 Вт мощность, настоятельно советуем выбрать модель ИБП на 2000 ВА (1600 Вт). Типичной ошибкой при выборе ИБП по мощности это не учитывать пусковые токи активной нагрузки, которые, пусть на несколько секунд, но превышают номинальные значения в 3-5 раз.

ИБП не имеет внутренних аккумуляторов и рассчитан на работу с тремя (или кратно трем) внешними аккумуляторами емкостью от 26 до 100 а/час. Это обусловлено конструкцией инвертора этой модели. Чтобы получить на выходе 220 вольт, инвертору нужны постоянные 36 вольт, которые он получает с комплекта внешних батарей. Добиться 36 вольт постоянного тока можно только соединив последовательно три аккумулятора по 12 вольт. 12*3=36. Емкость такой сборки АКБ при этом не увеличивается. Подробнее ИБП с сколькими АКБ выбирать? Емкость аккумуляторов требует точного расчета, который приведен ниже. На диапазон емкости возможных к подключению АКБ влияет величина тока заряда, который у этой модели равен 6 Амперам.

От типа ИБП напрямую зависит, от чего он может защитить подключенное оборудование. Всего существует три типа ИБП. Inelt Monolith K 1000 LT конструктивно выполнен по технологии двойного преобразования (On-Line). Это максимальная защита. Первое преобразование, это входное напряжение, со всеми его отклонениями, скачками, провалами, шумами и помехами преобразуется в постоянное 36 вольт, а затем вторым преобразованием (им занимается инвертор) из 36 вольт получается ровное, строго синусоидальной формы, переменное напряжение 220 Вольт. Таким образом опасные составляющие входного напряжения на выход пройти не могут и не повредят точную электронику. При отсутствии входного напряжения ИБП берет с АКБ нужные 36 вольт и преобразует их в 220. Причем важно: время переключения с работы от сети на работу от АКБ нулевое! Т.е. подключенная нагрузка даже не заметит подмены.

Рекомендуется для питания: Электроника газовых котлов, Компьютеры и серверы, ЖК телевизоры и аудио-видео техника, системы пожарной и охранной сигнализации, точные электронные приборы, медицинская техника, лабораторные приборы.

НЕ рекомендуется для питания: Холодильное оборудование, электродвигатели, электронагреватели, стиральные машины, освещение лампами накаливания, микроволновые печи, электроплиты и чайники. Для этих потребителей используйте более грубые линейно-интерактивные системы или Off-Line ИБП на мощность от 3000 ва.

Как выбрать внешние аккумуляторы для Monolith E 1000 LT?

Для работы необходимо подключить три свинцово-кислотных аккумулятора на 12 вольт и емкостью от 26 до 100 а/ч. В продаже аккумуляторы бывают разного назначения: стартерные (автомобильные), промышленные (для ИБП) и тяговые (для электромоторов). Вам необходимы именно промышленные, изготовленные по технологии AGM (без жидкого электролита). Такой тип АКБ применяют в источниках бесперебойного питания и его особенность в том, что нет выделения газа (водород) при заряде, что важно при использовании внутри помещений и они допускают разряд до 20-30% без потери емкости, служат при этом от 3-12 лет. Зарядные устройства ВСЕХ ИБП адаптированны именно под AGM технологию. по этой причине нельзя применять автомобильные АКБ, разве как временная (разовая) мера. Подробнее в статье использование автомобильных АКБ в ИБП.

С типом АКБ определились, теперь аккумуляторы какой емкости покупать? Что бы рассчитать емкость, надо знать потребляемую мощность Вашей нагрузки, т.е. устройства, которое будет питаться от ИБП. Допустим это будет котел на 150 Вт. И нужно что бы он работал при отключении электропитания 6 часов. Произведем примерный подсчет 150Вт*6ч = 900/8.65= 104 а/час. Это общая емкость АКБ, которая обеспечит, автономию на 6 часов. ИБП E1000LT (36v) работает от трех АКБ, поэтому, общую емкость нужно разделить на 3 получается 104/3=35 а/ч. Со временем емкость теряется, рекомендуем добавить 15-20% к полученному значению емкости. С запасом получается 45 ач. Оптимальной моделью может стать АКБ сроком службы 6-8 лет Leoch DJM 1245. Есть более дешевые АКБ, но на 3-4 года. Более подробно на странице расчет емкости аккумулятора ИБП.

Обращаем Ваше внимание, что в инструкции по эксплуатации к ИБП приведены приблизительные и "слегка" завышенные значения времени автономии ИБП. Это обусловлено расчетами при ИДЕАЛЬНЫХ УСЛОВИЯХ. Как то температура, интеллектуальность зарядного устройства ИБП, КПД 100% и степень износа аккумуляторов. На практике это далеко не так! Редко где в котельной ставят кондиционеры, да и КПД такого не существует! Поэтому рекомендуем воспользоваться КАЛЬКУЛЯТОРОМ РАСЧЕТА ЕМКОСТИ АККУМУЛЯТОРНЫХ БАТАРЕЙ И ВРЕМЕНИ АВТОНОМИИ. В этом калькуляторе Вы вводите три параметра - тип оборудования, мощность и время, получаете полную информацию, для оптимального выбора.

Четыре важных правила при эксплуатации Monolith E 1000 LT:

1. Все ИБП способны работать только при положительной температуре ( от +5 градусов). Поэтому в зимний период, следите за температурой в помещении, где установлен ИБП.
2. Вентилятор охлаждения работает постоянно и чем меньше пыли, пуха, мелкого строительного мусора будет заходить с потоком воздуха в корпус ИБП, тем дольше он прослужит.
3. Максимальная защита, которую обеспечивает технология On-Line, это не полная защита! ИБП не защищен от мощных импульсов перенапряжения, которые возникают после удара молнии в линию электропередач. Так же ИБП выходит из строя при попадании 380 вольт на его входную цепь, но подключенную нагрузку при этом он защищает. Что бы обезопасить сеть от такого рода аварий необходимо установить на входе реле напряжения.
4. И последнее, не подключайте к этим ибп холодильники, даже прочитав в паспорте к ним, что потребляемая мощность 150-200 Вт. К сожалению производители не пишут в паспорте о пиковой мощности при старте компрессора. Именно в этот момент кратковременно мощность превышает номинальную в 4-5 раз!!!! Этого хватает, чтобы выходной каскад ИБП вышел из строя.

Компания ООО "Форте групп" надеется, что эта информация поможет Вам сделать правильный выбор ИБП и аккумуляторов, и купленное оборудование исправно прослужит долгие годы, сохраняя тепло и уют в Вашем доме при любых "ледяных дождях".
